| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500セット/月 |

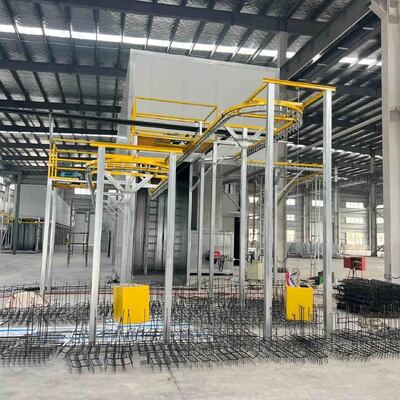

最新のオーバーヘッドコンベヤ塗装ライン金属部品の連続的で省スペースな表面処理を実現します。溶接ラック、メッシュベース、チューブフレーム、ブラケット、その他の加工部品用に設計されたこのラインは、吊り下げチェーン搬送、プロセスチャンバー、硬化/乾燥トンネルを1つの協調されたフローに統合します。
オーバーヘッドモノレールコンベヤ — 床面積を占有せずに、部品をプロセス全体にわたって搬送する、高架Iビーム上を走行する吊り下げチェーン
吊り下げ治具および固定具 — 溶接ワイヤーラックおよびメッシュ部品は、両面とエッジが塗装にさらされるように、専用キャリアから吊り下げられます
カーブおよびアキュムレーションセクション — トラックは方向を変え、製品を保管し、ロード、塗装、硬化の各段階間のフローをスムーズにします
鋼製支持構造 — 柱と梁が、レール、チャンバー、サービスアクセスを統合する、剛性のあるモジュラーフレームを形成します
連続フローの吊り下げ — 部品はロードから塗装、硬化まで頭上を移動し、手作業と床の混雑を軽減します
カスタム吊り下げ工具 — 治具は実際の部品形状に合わせて設計されています — バー、メッシュ、フレーム、非対称加工部品
プロセス・トンネル — 密閉された側壁チャンバーには、アクセスドアとサービス開口部を備えた塗装および準備ゾーンが収容されています
硬化/乾燥トンネル — 塗装後の制御された乾燥または硬化のためのユーティリティアクセスを備えた、明るい色の断熱エンクロージャー
モジュラー鋼製フレーム — 高架構造はレールとプロセスゾーンをサポートし、生産量の増加に合わせて拡張可能です
ショップフロアに優しいレイアウト — 生産が頭上で行われている間、フォークリフト、組み立て、ロジスティクス用に床面積はクリアなままです
|
項目 |
説明 / 設定 |
|
製品タイプ |
モノレールチェーン、プロセスチャンバー、硬化/乾燥トンネルを備えたオーバーヘッドコンベヤ塗装ライン |
|
用途 |
溶接ラック、メッシュベース、チューブフレーム、ブラケット、バー、加工金属部品 |
|
コンベヤ |
塗装済みIビーム上を走行するオーバーヘッド密閉トロリーチェーン、速度調整可能 |
|
レイアウト |
直線、カーブ、アキュムレーション/リバースセクション; 柱支持 |
|
固定具 |
メッシュ、バー、フレームの両面塗装用のカスタム吊り下げ治具 |
|
プロセスゾーン |
ロード → 準備/塗装 → 硬化/乾燥 → アンロード |
|
エンクロージャー |
側壁プロセスチャンバーとアクセスドア付きの断熱硬化/乾燥チャンバー |
|
カスタマイズ |
レール長、チェーン速度、治具タイプ、トンネルサイズ、プロセスステージは注文に応じて |
この構成は、溶接ワイヤーラック、収納バスケット、メッシュパネル、チューブフレーム、金属家具、フェンスおよびグレーティング部品の製造業者に適しています。利点としては、連続フロー生産、垂直プラントスペースの有効活用、柔軟な吊り下げ工具、前処理および硬化セクションとの統合の容易さ、よりクリーンで視認性の高いショップフロアレイアウトが挙げられます。
よくある質問
Q: オーバーヘッドコンベヤ塗装ラインとは何ですか？ A: 部品を吊り下げ治具で塗装および硬化ゾーンに搬送するモノレールシステムで、フローと仕上がりの一貫性を向上させます。
Q: メッシュおよびラックタイプの金属部品を処理できますか？ A: はい。カスタム治具と調整可能な吊り下げピッチにより、バー、フレーム、メッシュ、溶接部品を連続的に処理できます。
Q: このラインは粉体塗装と液体塗料に適していますか？ A: レイアウトは、必要なプロセスに応じて粉体塗装、液体塗装、乾燥、硬化用に構成できます。
Q: 床面積をどのように節約しますか？ A: 部品は密閉されたプロセスチャンバーを頭上を移動し、地上エリアをロジスティクスや組み立てのために自由に保ちます。
Q: CoatTechは治具を供給しますか？ A: はい — 吊り下げ治具は実際の部品形状に合わせて設計されているため、両面とエッジに均一なコーティングが施されます。
