皆さん、引き続きこのプロジェクトを 4 つのサブ プロジェクトに分割しましょう。現在の 2 番目のサブ プロジェクトはこちらです。
プロジェクト完全なエアコンコンポーネント浸漬前処理および粉体塗装生産ライン
ドキュメント参照:CTI-EXP-2026-ACPC
日付：2026年8月28日
グローバルクライアントへの通知:この提案では、エアコンの金属製筐体およびコンポーネント用に設計された自動/半自動工業用粉体塗装プラントの完全な技術仕様、プロセス ワークフロー、システム アーキテクチャ、安全ガイドライン、および標準供給範囲について詳しく説明します。
プロジェクト2
エアコンのエンクロージャー向けにこの特定のバッチ式粉体塗装ラインを設計したとき、私たちの主な悩みは 200°C の硬化マークに達することだけではなく、4 段階のシランタンクと湿気乾燥オーブンの間での水の引きずり出しをどのように止めるかということでした。重量鉄骨フレーム (デュアル ハンガー使用で最大 300kg) のフラッシュ錆に対処したことがある場合は、
標準的なカタログスペックでは満足できないことはご存知でしょう。最終的に、作業員が 3.8 メートルのパネルを移動する際に腰を痛めないよう、頭上のモノレール ループと地上輸送カートを組み合わせることにしました。
以下は、標準の 40HQ コンテナで構築および出荷されるセットアップの正確なエンジニアリングの内訳です。綿毛はなく、生の技術パラメータと実際の製造仕様のみです。
完全な表面油除去、エッチング、シラン不動態化を目的に設計されており、優れた塗装密着性と長期的な耐腐食性能を保証します。
|
パラメータ |
仕様
|
|
処理能力・速度 |
設計処理速度: 10 分/ハンガー (バッチ速度) |
|
全体寸法（システム） |
L8.5m×W4.6m×H3.5m |
|
単一タンクの寸法 |
L4.5m×W2.0m×H3.5m（個別タンク4基） |
|
内部プレート材質 |
3.0mm SUS304 / SUS201 ステンレス板シームレス溶接 |
|
外部構造フレーム |
100 mm × 100 mm × 3.0 mm 角鋼チューブの頑丈な構造 |
|
タンク構成 |
タンク 1: 脱脂 |タンク 2: リンス 1 |タンク 3: シラン不動態化 |タンク 4: すすぎ 2 |

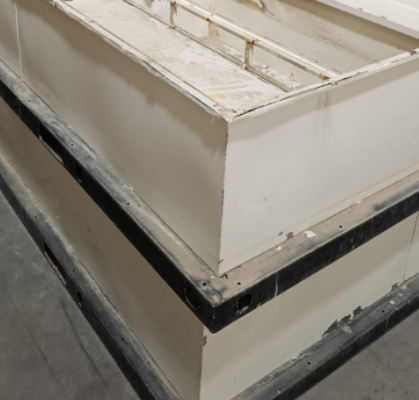

リンス後のワークに残った水分を素早く除去し、フラッシュサビを発生させずに粉体が付着しやすい金属表面に整えます。
|
パラメータ |
仕様
|
|
オーブンの内寸・外形寸法 |
L4.5m×W3.09m×H3.8m（外箱） |
|
構造構造 |
モジュール式サンドイッチパネルブリッジ型断熱構造。内側プレート: 0.7 mm 亜鉛メッキ鋼;外プレート：0.6mmカラーコートスチール（ホワイト） |
|
断熱性 |
120 mm の高密度ロックウール (密度: 100 ～ 110 kg/m3)、縫い目にはケイ酸アルミニウムウールが充填されています。表面温度≤ 周囲温度 + 10°C |
|
熱源と能力 |
電熱体（フィン付きSS加熱管、2kW×42本＝総出力84kW） |
|
空気再循環システム |
5.5kW高温遠心ファン（16Mn羽根車、C型駆動）による上部吸引・下部供給強制熱風循環 |
|
乾燥の熱パラメータ |
動作温度: 120°C ~ 160°C |加熱時間: 25°C から目標温度まで ≤ 40 分 |エネルギー消費量: ~84 kWh |
熱硬化性粉体塗料を溶融、流動、架橋させて均一な保護シェルを形成するように設計された高温ベーキング炉。
|
パラメータ |
仕様
|
|
オーブン用封筒の寸法 |
L4.5m×W3.09m×H4.1m |
|
構造パネル仕様 |
ノックダウンモジュール式パネル。内側 0.7 mm 亜鉛メッキ / 外側 0.6 mm カラーコーティング / 120 mm ロックウールボード (100 kg/m3) |
|
ドアとエッジのトリミング |
両開きドア (2 ウィング) P タイプ高温シリコーンゴムシールストリップ付き。 1.2 mm 冷間圧延鋼スカイブルー外側コーナーラッピング |
|
熱源と能力 |
電気発熱体 (フィン付き加熱チューブ、2kW × 54 本 = 総出力 108 kW) が下側に沿って取り付けられています |
|
循環ファンユニット |
5.5kW高温遠心ファン（P=5.5kW、4-72-5Aモデル、16Mn耐熱羽根車） |
|
硬化の熱パラメータ |
動作温度: 180°C ~ 200°C |硬化時間: 15-20 分 |加熱時間: 室温 25°C ～ 200°C ≤ 40 分 |エネルギー消費量: ~108 kWh |
今日はここまでです、続きは明日8月29日にしましょう
