| MOQ: | 1 |
| 価格: | USD6000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
広州,中国ほらコートテック インテリジェント・エクアピメント株式会社知的表面塗装と仕上げソリューションの世界的リーダーとして,CT-PQ-I-PLUSシリーズ高級製の木製家具,キャビネット,建築用ドアメーカー向けに特別に設計された CT-PQ-I-PLUSは,SS304 水幕噴霧ブース精度で熱気乾燥室輸出品の液体仕上げのための新しい基準を確立する.
世界的な家具市場が 完璧な仕上げを求めているためPU,アクリル,環境に優しい水性コーティング伝統的な噴霧装置は,過剰噴霧処理と熱効率の低下に苦しんでいます.CT-PQ-I-PLUSこの課題を解決するために設計されています オーダーメイドな空気の流動動構造と高効率のフィルタリングシステムです
腐食 に 耐える 建築幅3000mmの水幕は,完全に1.5mm 304級のステンレス鋼水性仕上げと関連した腐食リスクを取り除く.
>95% オーバースプレー捕獲率: 爆発防止の垂直線上ポンプ (20 m3/hの容量) で装備され,連続的な水壁を作り出します.多層空気過濾器 (G3入口前濾過器 + F5全深度天井粘着性アタックフィルター).
リエロ イタリアンディーゼルバーナー配合されたAISI 304ステンレス鋼の熱交換器熱を速やかに供給する10~15分で20°Cから70°C.
均一な熱分布: 大容量の遠心回流扇 (10,000 m3/h,100 換気/時間) は,温度を厳格に均一に保ちます.±3°Cマシッド木とMDFのドアに熱性裂けを防ぐ
シメンスブランド&ABBアーキテクチャー: 制御するシメンスブランド PLC + タッチスクリーン HMI組み合わせたABB 変頻駆動装置 (VFD)すべてのモーターに
必須の安全鍵: 塗料の噴射前に水ポンプのアクティベーションを必要とするスマート・インターロックシステムで,労働者を保護し,機器の磨きを減らす.
コンベアレール 準備: 上側のドアが切断され,上空または床コンベアシステムとシームレスに統合できます.
CT-PQ-I-PLUSシリーズの発売は,I 家具グループアレクサンドリア,エジプトを拠点とする家具の主要輸出業者.
[木材 / ドア ] [ 1.水カーテンスプレーステーション ] [ 2.フラッシュオフゾーン ] [ 3.熱気冷却室 ] [ 輸出終了 ]
クライアントの挑戦: 顧客は,輸出品の木製のドアや家具をPUや水性塗料で生産するために生産ラインをアップグレードする必要がありました.北アフリカでは地方のエネルギー消費コストをコントロールしながら 塵のない環境が必要でした.

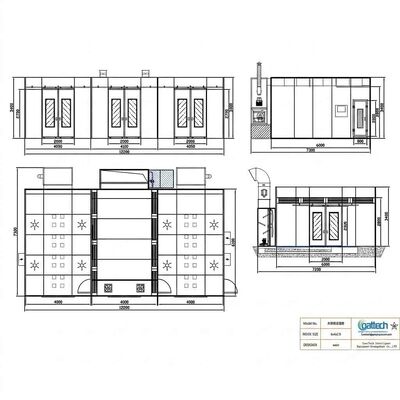

コートテックの解決策■ コートテックが設計した3室のモジュール式配置(総足跡: 12.2m x 7.3m) 個々のブースのクリアな作業寸法6000 × 4000 × 2800 mm電気暖房の代わりにディーゼル燃料バーナーを推奨することで,CoatTechは顧客の熱エネルギー運用コストを40%以上.
結果: 工場は欧州の輸出表面加工基準を完全に遵守し,塵の汚染をゼロにし,全体の乾燥期間を短縮しました.
工学評価と技術比較のために,コートテック CT-PQ-I-PLUS詳細は以下の通りです.
| 特徴/コンポーネント | 水のカーテンスプレーブース | 熱気乾燥ブース |
| モデルコード | CT-PQ-I-PLUS (スプレーユニット) | CT-PQ-I-PLUS (固化装置) |
| 内部寸法 (L×W×H) | 6,000 × 4,000 × 2,800 mm | 6,000 × 4,000 × 2,900 mm |
| 玄関の開口 | 2,000 × 2,700 mm (レールカット付き) | 2,000 × 2,700 mm (レールカット付き) |
| 壁と天井のパネル | 50mm ロックウールサンドイッチパネル (PPGI鋼) | 50mm ロックウールサンドイッチパネル (PPGI鋼) |
| 空気流量 | 18,000 m3/h (二重爆破防護軸扇) | 10,000 m3/h (遠心循環扇) |
| 熱媒体 / 源 | N/A (環境噴霧) | リエロ G20 ディーゼルバーナー (304 SS 交換熱) |
| 硬化性能 | N/A | 20°C 70°C 10°15分で (±3°C 均一性) |
| フィルタリングレベル | EN 779 クラス G3 (吸入) + F5 (上限) | EN 779 G3級 (ガラス繊維の床フィルター) |
| 照明の強さ | ≥ 850 LUX (IP54 防爆LED) | ≥ 450 LUX (高耐熱LED) |
| 電気制御装置 | シメンスブランド PLC + HMI,ABB VFD | シメンスブランド PLC + HMI,ABB VFD |
| 総電源 | 6.2 kW (3相 380V / 50 Hz) | 4.0 kW (3相 380V / 50 Hz) |
| 保証 | 24 ヶ月 完全 保険 | 24 ヶ月 完全 保険 |
コートテック インテリジェント・エクピュートメントは,3Dプラントレイアウト設計,基礎計画,カスタム寸法,輸送物流 (FOB/CIF),施設内での総合的な設置監督.
