| MOQ: | 1 |
| 価格: | USD6000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
スペースに制約のある工場向けに設計されています（幅5.60mおよび6.20mのオプション）。 CoatTech は、CNAS 認定の 60 分間の耐火ロックウール パネル システムと、12 ～ 15 日間のオンサイト設置および試運転サポートを提供します。
クライアントは、カスタム工業用コーティングシステム、60 分間耐火パネル、ロックウールサンドイッチパネル、コンパクトなスプレーブースレイアウト、オンサイト試運転サービスとも呼ばれています。
新しいコーティング ラインを統合したり、工業用スプレー ルームを分割したりする場合、メーカーは多くの場合、次の 2 つの重大な障害に直面します。
工場の設置面積が狭いそして厳しい地域の火災安全規制。
CoatTech のカスタム モジュラー ロック ウール パーティション システムは、両方の問題を同時に解決できるように特別に設計されています。ミリ単位の精度の空間レイアウトと認定された 60 分間の耐火性を組み合わせることで、お客様の機器が完璧に適合し、現地の安全監査にシームレスに合格し、確実に動作することを保証します。
1.60分間の耐火性評価:GB/T 9978 規格に基づいて正式にテストおよび認定されています (CNAS / CMA / ILAC-MRA 認定)。
2.カスタマイズされた空間レイアウト:サイト幅の上限に合わせて特別に設計された事前設計されたオプション5.60m (オプション 1)または6.20m (オプション 2)。
3.高密度断熱材:100kg/m3の不燃性ロックウールコアを充填した50mmの両面カラースチールパネルで構築されています。
4.ターンキーオンサイト導入:経験豊富なフィールド エンジニア 1 名が貴施設に派遣され、12～15日構造の組み立て、統合、試運転のプロセス。
スペースが厳しく制限されている場合、標準的な機器のレイアウトは失敗することがよくあります。
CoatTech は、正確なプラント境界制約に基づいて 2 つの最適化された構造構成を提供します。
1.焦点:狭い運用廊下でのスペース効率を最大限に高めます。
2.デザイン:内部の作業スペースや安全クリアランスを損なうことなく、パネル壁とダクトを統合した超コンパクトな設置面積。
| 項目 / システムパラメータ | 詳細な技術仕様と構成要件 | 備考 / コンプライアンス |
| 1.0 主な寸法と設置場所への適応 | ||
| 内側の作業サイズ | 8000×3400×3000mm（長さ×幅×高さ） | ワークチャンバー |

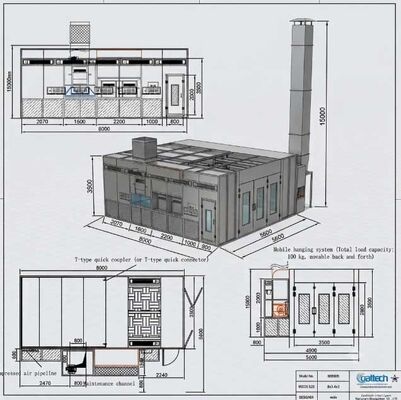

| 外全体のサイズ | 8110 × 5600 × 3500 mm (長さ × 幅 × 高さ) (メンテナンス通路 800mm を含む) | 5.6mの敷地境界に適合 |
| 基礎と床 | 既存の格納庫の床と完全に面一になります。ピットもランプも絶対に必要ありません。 | 100% フラッシュフロア |
| 保守用通路 | ファンとダクトの保守用に 800mm の専用メンテナンス通路が含まれています。 | 統合レイアウト |
| 2.0 キャビンの構造と耐火パネル | ||
| 壁パネル | 50mmの高強度ロックウールサンドイッチパネル。有効幅1150mm。両面0.6mm白色鋼板。コア密度: 120 kg/m3;耐火等級: クラス A1。 | クラス A1 耐火性 |
| ルーフパネル | 50mmの高強度ロックウールサンドイッチパネル。有効幅1150mm。両面0.6mm白色鋼板。コア密度: 120 kg/m3;耐火等級: クラス A1。 | クラス A1 耐火性 |
| メインアクセスドア | 3000 × 2800 mm (幅 × 高さ);四角いチューブフレーム、PU 断熱コア、強化ガラス観察窓、頑丈なヒンジを備えた 4 つ折りシートメタル曲げドア。 | 簡単スムーズな操作性 |
| 人事用ドア | 左側前方に1台、サイズ：800×2000mm（W×H）、自動圧力解放安全ロックと強化ガラス窓が装備されています。 | 非常口 |
| 3.0 換気とエアフローシステム | ||
| エアフロー能力 | 総風量 30,000 m3/h (給排気バランス)。 | 大容量 |
| サイドエキゾーストプレナム | 側壁に取り付けられた排気プレナム (高さ: 1000mm) は、50x50mm の角管で構成され、ロックウール パネルと内部のグラスファイバー フィルターで覆われています。 | サイドダウンドラフト設計 |
| 吸気ファンキャビネット | YDW-5.0A 外部ローター二重入口遠心ファン 2 台。モーター出力: 5.5 kW/ユニット (合計11kW);ベリモ電動モジュレーティングエアダンパーを搭載。 |
30,000 m3/h の処理能力 |
| 風速の計算 | 風速 = 総風量 / 3600 / 断面積 = 30000 / 3600 / (8.0 × 3.4) = 0.306 m/s (無負荷風速: 0.35 m/s)。 | 適合風速 |
| 排気ファンキャビネット | TAE-560H ダブルインレット遠心ファン (ベルト駆動) 1 台;モーター出力: 11 kW;総風量: 30,000 m3/h;静圧 ≥ 700 Pa;手動/電動ダンパー。 | 高静圧 |
| 4.0 濾過と環境保護 | ||
| 1段目プレフィルター | インテークプレフィルターコットン、EN 779 クラス G3 評価。 | 粉塵事前濾過 |
| 2段目天井フィルター | フルデプス 3D 粘着性サブ高効率フィルター、EN 779 クラス F5 評価。 | 微粒子捕捉 |
| 3段ペイントアレスタ | グラスファイバーペイントアレスターマット: 側面排気プレナムに第 1 層、排気キャビネット底部に第 2 層 (緑色の入口、白色の出口、EN 779 クラス G3)。 | オーバースプレー濾過 |
| 第4段階VOC吸着 | 有機溶剤（ベンゼン、キシレン、VOC）を吸着する粒状活性炭フィルターシステム。 | 環境コンプライアンス |
| 5.0 照明と電気制御 | ||
| 天井照明 | 2 列: 10 グループ × 4 チューブ = 40 個の 22W T8 LED チューブ。 | IP65防爆 |
| サイド照明 | 2 列: 10 グループ × 2 チューブ = 20 個の 8W T8 LED チューブ。 | IP65防爆 |
| 照度レベル | 専用の防爆ライトボックスを使用した場合、照度 ≥ 1000 LUX。 | 高い視認性 |
| 制御盤 | 標準リレーおよび押しボタン制御キャビネット。機能：噴霧制御、照明、故障警報、主電源、非常停止、差圧計。 | 防爆配線 |
| 6.0 ダクト、圧縮空気および補助装置 | ||
| 排気ダクト | 800 × 800 × 1000 mm の排気ダクト 12 セクション、90° エルボ 1 つ、45° エルボ 1 つ。 | 15m煙突仕様も付属 |
| 圧縮空気ライン | DN15 ステンレス鋼圧縮空気パイプライン;左右両側にT型クイックカプラー。フロントエンドにはAIRTAC FRL 3点セット(油水分離器+レギュレーター)を装備。 | AIRTAC FRL を含む |
| 総電力 | 24 kW (ファン 22 kW + 照明 ~2 kW)。 | 380V/50Hz/3相 |
| ドキュメントとサービス | 取扱説明書、配線図、適合証明書、梱包リストが含まれます。 | フルサポートパッケージ |
1.焦点:オペレーターの人間工学とメンテナンスへのアクセスが強化されました。
2.デザイン:追加の横方向のクリアランスを利用して、より広い通路を確保し、日常のメンテナンス、フィルター交換、資材の取り扱いを簡素化します。
| 項目 / システムパラメータ | 詳細な技術仕様と構成要件 | 備考 / コンプライアンス |
| 1.0 主な寸法と設置場所への適応 | ||
| 内側の作業サイズ | 8000×4000×3000mm（長さ×幅×高さ） | 最大化された内側の幅 |
| 外全体のサイズ | 8110 × 6200 × 3500 mm (長さ × 幅 × 高さ) (800 mm のメンテナンス通路を含む) | 敷地幅5.6mを超える |
| 基礎と床 | 既存の格納庫の床と完全に面一になります。ピットもランプも絶対に必要ありません。 | 100% フラッシュフロア |
| 保守用通路 | ファンとダクトの保守用に 800mm の専用メンテナンス通路が含まれています。 | 外観レイアウト |
| 2.0 キャビンの構造と耐火パネル | ||
| 壁パネル | 50mmの高強度ロックウールサンドイッチパネル。有効幅1150mm。両面0.6mm白色鋼板。コア密度: 120 kg/m3;耐火等級: クラス A1。 | クラス A1 耐火性 |
| ルーフパネル | 50mmの高強度ロックウールサンドイッチパネル。有効幅1150mm。両面0.6mm白色鋼板。コア密度: 120 kg/m3;耐火等級: クラス A1。 | クラス A1 耐火性 |
| メインアクセスドア | 3000 × 2900 mm (幅 × 高さ);四角いチューブフレーム、PU 断熱コア、強化ガラス観察窓、頑丈なヒンジを備えた 4 つ折りシートメタル曲げドア。 | より高いクリアランスのドア |
| 人事用ドア | 左側前方に1台、サイズ：800×2000mm（W×H）、自動圧力解放安全ロックと強化ガラス窓が装備されています。 | 非常口 |
| 3.0 換気とエアフローシステム | ||
| エアフロー能力 | 総風量 30,000 m3/h (給排気バランス)。 | 大容量 |
| サイドエキゾーストプレナム | 側壁に取り付けられた排気プレナム (高さ: 1000mm) は、50x50mm の角管で構成され、ロックウール パネルと内部のグラスファイバー フィルターで覆われています。 | サイドダウンドラフト設計 |
| 吸気ファンキャビネット | YDW-5.0A 外部ローター二重入口遠心ファン 2 台。モーター出力: 5.5 kW/ユニット (合計11kW);ベリモ電動モジュレーティングエアダンパーを搭載。 |
30,000 m3/h の処理能力 |
| 風速の計算 | 風速 = 総風量 / 3600 / 断面積 = 30000 / 3600 / (8.0 × 4.0) = 0.260 m/s (公称速度計算: 0.347 m/s)。 | 適合風速 |
| 排気ファンキャビネット | TAE-560H ダブルインレット遠心ファン (ベルト駆動) 1 台;モーター出力: 11 kW;総風量: 30,000 m3/h;静圧 ≥ 700 Pa;手動/電動ダンパー。 | 高静圧 |
| 4.0 濾過と環境保護 | ||
| 1段目プレフィルター | インテークプレフィルターコットン、EN 779 クラス G3 評価。 | 粉塵事前濾過 |
| 2段目天井フィルター | フルデプス 3D 粘着性サブ高効率フィルター、EN 779 クラス F5 評価。 | 微粒子捕捉 |
| 3段ペイントアレスタ | グラスファイバーペイントアレスターマット: 側面排気プレナムに第 1 層、排気キャビネット底部に第 2 層 (緑色の入口、白色の出口、EN 779 クラス G3)。 | オーバースプレー濾過 |
| 第4段階VOC吸着 | 有機溶剤（ベンゼン、キシレン、VOC）を吸着する粒状活性炭フィルターシステム。 | 環境コンプライアンス |
| 5.0 照明と電気制御 | ||
| 天井照明 | 2 列: 10 グループ × 4 チューブ = 40 個の 22W T8 LED チューブ。 | IP65防爆 |
| サイド照明 | 2 列: 10 グループ × 4 チューブ = 40 個の 8W T8 LED チューブ。 | IP65防爆（強化） |
| 照度レベル | 専用の防爆ライトボックスを使用した場合、照度 ≥ 1000 LUX。 | 高い視認性 |
| 制御盤 | 標準リレーおよび押しボタン制御キャビネット。機能：噴霧制御、照明、故障警報、主電源、非常停止、差圧計。 | 防爆配線 |
| 6.0 ダクト、圧縮空気および補助装置 | ||
| 排気ダクト | 800 × 800 × 1000 mm の排気ダクト 12 セクション、90° エルボ 1 つ、45° エルボ 1 つ。 | 15m煙突仕様も付属 |
| 圧縮空気ライン | DN15 ステンレス鋼圧縮空気パイプライン;左右両側にT型クイックカプラー。フロントエンドにはAIRTAC FRL 3点セット(油水分離器+レギュレーター)を装備。 | AIRTAC FRL を含む |
| 総電力 | 24 kW (ファン 22 kW + 照明 ~2 kW)。 | 380V/50Hz/3相 |
| ドキュメントとサービス | 取扱説明書、配線図、適合証明書、梱包リストが含まれます。 | フルサポートパッケージ |
安全性と規制遵守については交渉の余地がありません。 CoatTech パネル システムは、認定国家試験センター (SCFRI / NFTC) による厳格な炉試験を受けています。
1. テスト済みの完全性と絶縁性:以上の期間にわたって構造の安定性と熱封じ込めを維持60分激しい火災にさらされた状態。
2.国際的な認識:弊社の英語検査報告書には以下の内容が記載されています。CNAS、CMA、 そしてILAC-MRA認定マークにより、ヨーロッパ、中東、南北アメリカ、アジア太平洋地域の地元の消防署の認可に直接受け入れられるようになります。
当社はハードウェアを出荷するだけではなく、運用準備を保証します。すべてのシステム パッケージには、包括的な技術ファイルと専用のオンサイト サポートが含まれています。
1.完全なエンジニアリング書類:詳細な 3D 図面、電気回路図、価格の内訳、公式検査レポートにすぐにアクセスできます。
2.オンサイト設置サポート:派遣しますシニアフィールドエンジニア1名あなたのサイトへ12～15日。
3.システムのコミッショニングとトレーニング:当社の技術者は、完全なアライメントチェック、エアフロー/加熱テスト、安全性検証、および現地の運用チーム向けの実地トレーニングを実施します。
Q: 50mm のロックウールサンドイッチパネルは 1 時間の耐火性に十分ですか?
A: はい。 CoatTech の 50mm 壁パネルは、高温接着剤とケイ酸塩繊維の継ぎ目シーリングで結合された高密度 (100 kg/m3) ロックウールを使用しています。 GB/T 9978 規格に基づいて、構造の完全性と断熱性を 60 分間維持することが正式に認定されています。
Q: オプション 1 (5.60m) とオプション 2 (6.20m) のどちらを選択すればよいですか?
A: 利用可能な空きサイトの幅が 5.60 メートル以下に厳密に制限されている場合は、オプション 1 を選択してください。施設の幅が 6.20 メートルまで許容されている場合は、オプション 2 を選択して、より広いメンテナンス レーンとオペレータ アクセス レーンを活用してください。
Q: 12 ～ 15 日間のオンサイト設置サービスには何が含まれますか?
A: CoatTech では、専任の技術者を 1 名常駐させて、構造パネルの組み立て、シールの検証、ダクト/コンポーネントの位置合わせ、システムの初期電源投入、動作テスト、およびメンテナンス担当者の安全トレーニングを指導します。
エンジニアリングレビュー用に、正確な仕様、3D 図面、認定テストレポートを入手してください。
エキスパートエンジニアリング |カスタマイズされた工業用コーティングおよびスプレーブース
