| MOQ: | 1 |
| 価格: | USD6000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
CoatTech KT-PQ-III-PLUSは,横壁の排気パネル,A1型火力評価のロックウルパネル,IP65の爆発防止照明を備えた重用でスペースを節約する産業用噴霧室です.フラッシュフロアハンガーの設置に最適.ターゲットキーワード:横向下流塗料室 防爆噴霧室 ロックウル塗料室 工業用フロア噴霧室 重鋼塗料設備 VOCフィルタリングプレニウム
についてコートテック KT-PQ-III-PLUS厳格な高さ制限と厳格な防火規制に直面する施設のために設計された専門産業用噴霧室です.4700 × 4000 × 3000 mmこのモデルでは,高度な技術を用いて,従来の掘削の要求を放棄する.横向下向き空気流の設計
危険なランプを排除し,重鋼製の製造物の荷付けを簡単にする.高リスク産業用環境のために 厳格に設計された中東や世界各地のEPC請負業者や金属製造アバンガーにとって 優れた選択肢となっています
換気システムは 塗料霧の除去の効率と 作業環境の究極の清潔さを決定します
1側壁の排気機について:横壁の高さ1000mmの高さで 重荷を伴う排気管 (収集箱) を組み込みました費用のかかる民間の穴を必要とせずに均等な空気流を提供.
2. フラッシュフロア互換性:排気ガスが側壁を通るので 工場の床は完全に平らになります (ランプも階段もありません) フォークリフトや重機械が安全に 入れられるようにします
3. 大気流量:2つの3KWのダブル入力遠心吸入扇と1つの強力な7.5KWの排気扇によって動力され,巨大な20,000 m3/h噴霧環境が不変であるため 空気の流れを保つ
強力なフィルタリングシステムは コート・フィニッシュの完璧性に直接影響し 厳格な環境適合を保証します
4段階のエコフィルタ:
1吸入前フィルター:EN 779 クラスG3 大量の空気中の塵を捕獲する
2屋根フィルター:低高効率の (EN 779 クラス F5) フルディープ 3D 接着フィルタは,完全に清潔な空気だけが作業部位に到達することを保証します.
3ファイバーグラス塗料停止横のプレニウムと排気キャビネット (EN 779 G3) に直接設置し,重質の塗料粒子を閉じ込めます.
4活性炭粒状フィルター:大気中に放出される前に排気ガスから有害なVOC,ベンゼン,キシレンを効果的に吸収します
産業用コーティングでは 防火・防爆は選択肢ではなく 底線です
1.A1級 防火装置:75mmと50mmの高強度から作られています岩毛 (ミネラルウール) のパネル(120KG/m3密度) これらの燃焼性のないパネルは,国際民間防衛および消防安全コードの厳格な遵守を保証します.
2.IP65 防爆照明:完全に密閉したIP65級爆発防止ライトボックスに設置された40台の専用T8LEDチューブで装備され,安全で明るい照明の≥1000LUXを提供します.
3安全制御インフラストラクチャ:主な制御箱は標準ですが,すべての内部照明は 防爆配線,柔軟な管,防爆制御箱を使用しています.
仕様詳細
| パラメータ/コンポーネント | 仕様詳細 |
| パラメータ/コンポーネント | 仕様詳細 |
| 製品モデル | KT-PQ-III-PLUS バージョン2 |

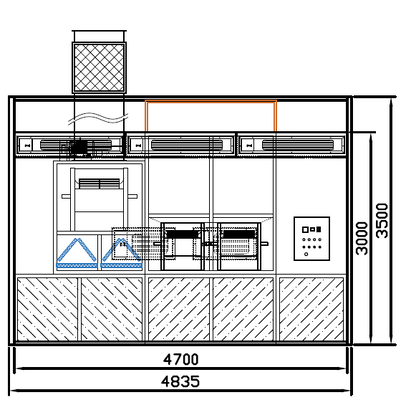

| 内部次元 | 4700 × 4000 × 3000 mm (L × W × H) |
| 外部 寸法 | 4835 × 5500 × 3500 mm (L × W × H) |
| 排気気 総会 | 横壁に設置され,高さは1000mm. 50x50の四角管で作られ,外側は岩毛パネルで密閉され,内側にはガラス繊維フィルターが装備されています. |
| メインドア | オープニングサイズ: 3000 × 2900 mm (W × H). 円筒枠とPUコア詰め付きの金属板の折りたたみのドア,加熱ガラス観測窓が装備されています. 総強度が高い簡単に開けて閉める. |
| パーソナルドア | 中葉は鍵なしで 機能するドアです |
| 壁パネル | 高強度断熱岩毛壁パネル. 効果幅:1150mm,総厚さ:75mm. 両側から0.6mm厚の白色の鋼板,120KG/m3の岩毛コアで満たされています.燃焼耐性総評価:A1級 |
| 屋根パネル | 高強度断熱された岩毛屋根パネル.実用的な幅:1150mm,総厚さ:50mm.両側で0.6mm厚の白色の鋼板,120KG/m3の岩毛コアで満たされています.燃焼耐性総評価:A1級 |
| 照明システム | トップライト (2列): 6セット × 4個 = 24個 22Wのチューブ. サイドライト (2列): 4セット × 4個 = 16個 8Wのチューブ. 塗料室用専用T8LEDチューブ.IP65防爆ライトボックス.照明度≥1000LUX. |
| プレニウム (静的圧力室) | サイズ:4700 × 4000 × 500 mm (L × W × H).四角管の支架.底には粉末で覆われたシート金属フィルターフレームと上部のフィルター支架ネットがあります. |
| キャビネット・ユニット | 四角管の溶接キャビネット,左側に配置. |
| 吸気気キャビネット | 2台の外向きのローター・ダブル・インプット・セントリフューガル・ファン 単機電源:3KW ファンのモデル:YDW-4.5AL1 総気流量: 20000 m3/h 負荷なしの気速: 0.35 m/s ベリモの電動調節式吸入ダムパー |
| 排気気キャビネット | 1台 ベルト駆動の2入口遠心風扇 単機電源 7.5KW 扇風機モデル: TAE-500H 総気流量: 20000 m3/h 扇風機総圧> 700Pa 手動/電動調節可能な排気ダムパーで装備されている. |
| フィルタリングシステム | 1吸入前フィルター: EN 779 G3クラス |
| 2屋根フィルター (低高効率): 全深度3D接着剤; EN 779クラスF5 | |
| 3. ガラス繊維塗料ストップフィルター: 側壁のプレナムに1層,排気キャビネットの下部に2層設置. 風向きの緑色,風向きの白い; EN 779 G3クラス. | |
| 4活性炭粒状フィルター:排気ガスからベンゼンとキシレンを吸収します. | |
| 制御システム | コントロールボックス:標準的なリレーと制御ボタン 機能:スプレー,ライトスイッチ,故障アラーム,電源,緊急停止スイッチ,圧力計 (注: 制御箱は爆発防止ではない.照明は爆発防止のワイヤリング,爆発防止の柔軟な導管,爆発防止の制御箱を使用します). |
| 導管システム | 12本の直径の排気管 (700 × 700 × 1000 mm),90°の肘と45°の肘を含む. |
| 圧縮気管 | 1組のDN20不?? 鋼圧縮気管,柔軟なスプレー銃操作のための2つの高速接続器 (左側と右側) で装備されています. |
| 移動式吊るしシステム | 重荷用レール付き,移動式天井式吊りシステム1セット.総負荷容量: 100KG.小型工業部品の効率的な吊りと加工のために設計されています. |
| 総電源 | 9 KW |
| 含有する文書 | 1メンテナンスのマニュアル,回路図,適合証明書,梱包リスト |
| 23D機器の図面が付属しています. | |
| 保証と注釈 | 1保証期間中,サプライヤーは機器の品質上の問題に対して無料のサービスを提供します.保証期間が満了した後,有料のサービスを提供します. |
| 2消耗品 (照明管,フィルター) と人為的な損傷は保証の対象ではありません. |
1移動式吊りシステム:屋根は,移動的な天井に設置された鉄道システムで強化されています.100kg小型の工業用部品やアクセサリーを効率的に噴霧するのに最適です
2統合された圧縮気管:ステンレス鋼の圧縮気管のDN20を 標準装備しています 左側と右側の両方に 快速接続装置を搭載しています
3専用メンテナンスアクセス:工学者が電気システムを検査し フィルターを安全でエゴノミックに交換できるようにします
KT-PQ-III-PLUS V2は,特に以下のために設計されています.
1高さ制限のハンガー:低空きスペース (例えば,防災スプリングラー線の下) の施設
2重金属と鉄鋼の製造:重い部品が地面からアクセスし ランプなしでフォークリフトが使える場合
3厳格な規制区域:A級の防火材料や爆発性電気機器 (UAE/中東の工業地帯で非常に人気) を要求する地域
4純噴霧作業:空気乾燥工業用コーティングを使用し,統合された熱焼焼システムを必要としない施設.
Q1: このブースの基礎を掘る必要があるか?
A: その通りKT-PQ-III-PLUSは サイドウォールの排気管を 使っています設備のシームレスな入力を可能にします.
Q2:このブースは 中東の厳格な防火基準に 準拠していますか?
A: その通り標準のEPS泡を120kg/m3の ロックウル保温で置き換えました厳格な地元の安全検査に合格するように設計されています.
Q3: 巨大な鉄筋と小さな部品の組み合わせがあります. このブースは両方に対応できますか?
A: その通り大きな枠は床に直ぐに巻き込めるが 小さい部分は 100kgの移動式吊り台から吊るす非常に汎用的なバッチ加工を可能にします.
Q4:スプレーガンをどうやって接続しますか?
A: その通り工場の主要空気配給に 接続できるようになっています 工場の主要空気配給に
YouTubeビデオリンクをクリックhttps://youtube.com/shorts/gmeL3h8y6Po
