| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500セット/月 |
表面仕上げの革命: 自動スピンドル回転スプレー塗装ライン完全ガイド
現代の工業生産では、大量の複雑な円形のコンポーネントを完璧で均一な仕上げにすることが、生産上の重大なボトルネックとなっています。手動スプレーでは、厚さが不均一になり、材料が過剰に無駄になり、労働力への依存度が高くなることがよくあります。 CoatTech が設計した自動スピンドル回転スプレー コーティング ラインは、高速連続チェーン コンベアと 360 度の部品回転および高精度の多軸自動スプレー ガンを統合することで、これらの中心的な課題を解決します。
自動車部品、家庭用電化製品、化粧品パッケージのいずれをコーティングする場合でも、この自動化システムは、完璧な再現性、運用コストの削減、コーティング効率の最適化を保証します。
仕組み: 高速精度の動作
自動スピンドル コーティング ラインは、高度に同期された連続的な機械的ワークフローを通じて機能します。
1.積載と搬送: コンポーネントは、頑丈なチェーンコンベヤシステムに取り付けられた専用の垂直固定具 (スピンドル) にしっかりと取り付けられます。

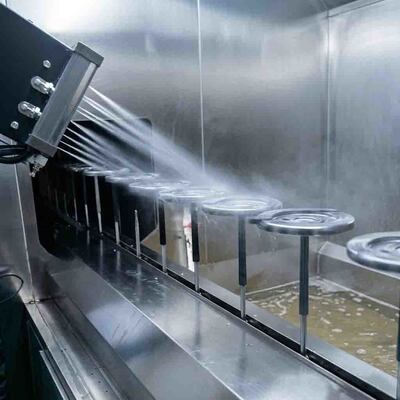

2.高速自己回転: コンベアが部品を密閉されたスプレーゾーンに搬送すると、機械的駆動機構がスピンドルと係合し、部品が独自の軸を中心に高速回転します。
3.自動マルチアングルスプレー: 高度な自動スプレーガンがプログラムされた軸に沿って移動し、液体塗料、保護トップコート、または表面処理剤の連続した微粒化層を供給します。
4. オーバースプレーの捕捉と濾過: スプレー ゾーンの下と背後にある堅牢なステンレス鋼の抽出チャンバー (水幕キャビネットやドライ フィルター マトリックスなど) が余分なペイント ミストを取り除き、環境コンプライアンスと清潔な作業スペースを維持します。
主な特徴と利点
1.360°の均一なコーティング範囲: 噴霧ノズルの直前でワークピースを高速で回転させることにより、システムはシェーディングや死角を完全に排除します。どの角度でも同じ厚さのコーティングが施されるため、円筒形、球形、非対称のコンポーネントに最適です。
2.多軸インテリジェント スプレー ガン アレイ: スプレー ゾーンには、高度に調整可能な自動ガン マウントが備えられています。オペレーターは、さまざまな製品バッチの正確な形状に合わせて、スプレー距離、ファン パターン幅、流体圧力、角度を正確に設定できます。
3.連続大量出力：バッチ式静的スプレーブースとは異なり、連続チェーンコンベア構成によりスループットが最大化されます。これはシームレスに動作し、コンポーネントをローディングゾーンからコーティングブースを通って、手動介入なしで硬化またはフラッシュオフトンネルに直接移動させます。
4.環境に優しいペイントミスト回収: 排気ブースは完全に高級 SUS304 ステンレス鋼で構成されており、最適化された気流ダイナミクスを利用してオーバースプレーを捕捉します。これにより、内部コンポーネントの寿命が大幅に延長され、VOC への曝露からオペレーターが保護され、日常のメンテナンスが簡素化されます。
代表的な用途
この多用途の自動化ラインは、高美観または高耐久性の表面仕上げを必要とする業界全体で広く利用されています。
化粧品および包装: プラスチックおよび金属製のローション ポンプ、香水ボトルの蓋、口紅のチューブ。
自動車産業: 内装ノブ、外装バッジ、円筒形センサー、ホイール ハブ。
家庭用電化製品: オーディオ音量ダイヤル、電話ケース フレーム、スマート アプライアンスの制御要素。
ハードウェアとツール: ドアハンドル、円筒錠、配管器具、機械部品。
技術仕様
| パラメータ | 仕様 |
| コンベヤ速度 | 0.5 – 5.0 m/min (可変周波数ドライブで調整可能) |
| 主軸回転速度 | 100 – 600 RPM (完全に調整可能な VFD 制御) |
| コンポーネントの最大直径 | Φ150mm（標準、大型部品対応可能） |
| コンポーネントの最大高さ | 300mm（標準垂直クリアランス） |
| スプレーガンの種類 | 自動低圧大容量（HVLP）/エアレス |
| スプレーガンの数 | 2 ～ 8 軸構成 (生産の複雑さに基づく) |
| 制御システム | スマートタッチスクリーンHMIを備えた集中型PLC |
| 主要構造材料 | 工業用SUS304ステンレス鋼 |
| 電源 | 3 相 380V / 50Hz (地域の電力網規格に合わせてカスタマイズ可能) |
今すぐ生産水準を向上させましょう
手動または半自動塗装から完全に統合された自動スピンドル回転スプレー塗装ラインに移行すると、塗料の消費量が大幅に最小限に抑えられ、歩留まりが安定し、単位あたりの人件費が削減されます。
仕上げ品質を向上させ、効率を高める準備はできていますか?
カスタマイズされた自動塗装ラインの見積もりについては、今すぐ CoatTech にお問い合わせください。
