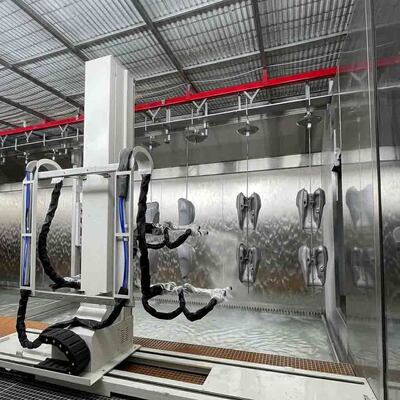

ウォーターカーテンブース付き自動ロボットスプレー塗装ライン
現代の工業生産において、高い生産効率と環境コンプライアンスを維持しながら、完璧な表面仕上げを達成することは重要な課題です。従来の手動スプレーでは、コーティングの品質が不安定で、材料が大量に浪費され、オペレーターの健康被害が生じることがよくあります。
当社のウォーターカーテンブース付き自動ロボットスプレー塗装ラインは、これらの点を解決するために設計されています。多軸ロボットの精度と高効率の水洗オーバースプレー濾過を組み合わせることで、この統合システムは、比類のないコーティングの均一性、環境に優しい操作、および大量生産における最大のスループットを実現します。
主なパフォーマンス機能
1. 高精度多軸ロボットスプレー
このシステムは、複雑なスプレー経路をミリメートルレベルの精度で実行できるプログラム可能な多軸工業用塗装ロボットを利用しています。
均一な膜厚: 人的ミスを排除し、平面、曲面、複雑な形状においても均一な塗料の厚さを確保します。
最適化された塗料転写効率: スプレーガンの正確なトリガーにより、塗料の消費量が削減され、過剰スプレーの無駄が最小限に抑えられます。
レシピの迅速な切り替え: 複数のパート プログラムを PLC システムに保存し、異なる製品ライン間での迅速な切り替えを実現します。
2. 環境に優しい先進のウォーターカーテン技術
スプレー ブースの後壁には、懸濁したペイント ミストを瞬時に捕捉するように設計された、連続的な高速流水カーテンが備えられています。
優れたオーバースプレー捕集: 浮遊塗料粒子が水洗渦に引き込まれ、ワークピースやブース内部への塗料の蓄積を防ぎます。
強化された空気浄化: 作業場内の VOC (揮発性有機化合物) の排出と塗料の臭気を大幅に削減します。
低メンテナンス設計: 高級ステンレス鋼で作られており、腐食に強く、塗料スラッジの掃除が簡単です。
3. 連続オーバーヘッドコンベアシステム
シームレスな工場オートメーション向けに設計された頑丈な吊り下げコンベア トラックは、ワークピースをローディング、スプレー、フラッシュオフ、および硬化ゾーンを通して連続的に搬送します。
同期速度制御: ボトルネックを防ぐために、コンベアの速度はロボット アームのスプレー サイクルと完全に同期されます。
カスタマイズされたジグの吊り下げ: カスタマイズされたフックと回転ジグにより、複雑な部品を 360 度スプレーで確実にカバーできます。
システム作業プロセス
積載および前処理: ワークピース (オートバイの燃料タンク、自動車部品、ハードウェアなど) はオーバーヘッドコンベア治具にしっかりと吊り下げられます。
自動検知: 光学センサーが入ってくるワークピースを検出し、対応するロボット塗装プログラムをトリガーします。
精密コーティング: ロボット アームは事前にプログラムされた軌道を実行し、最適な液圧でプライマー、ベースコート、またはトップコートを塗布します。
オーバースプレー濾過: 過剰なペイントミストは、大容量の排気ファンによって水のカーテンウォールに引き込まれ、粒子を水濾過プールに捕らえます。
輸送から硬化まで: コーティングされた部品は、熱硬化のためにフラッシュオフ領域と乾燥オーブンに連続的に移動します。
技術仕様
| パラメータ | 仕様 |
| ロボットの種類 | 産業用多軸塗装ロボット（6軸/7軸オプション） |
| 駆動方式 | 高精度ACサーボモーター＆アブソリュートエンコーダー |
| ブース構造材 | 高級SUS304ステンレス（水壁・濾過槽） |
| ろ過方法 | 連続ハイドロフィルター水洗浄カーテンウォール |
| 排気風速 | 0.4 m/s – 0.6 m/s (プロセス要件に応じて調整可能) |
| ウォーターポンプ容量 | ブース幅に基づいてカスタマイズ (通常は 1 メートルあたり 15 ～ 25 m3/h) |
| コンベアタイプ | 電動式高耐久オーバーヘッドチェーンコンベヤライン |
| コンベヤ速度範囲 | 0.5～3.0m/min（可変周波数駆動制御） |
| 制御アーキテクチャ | 集中型産業用 PLC + HMI タッチ スクリーン インターフェイス |
| 防爆等級 | Ex d IIB T4（国際安全規格適合） |
| 適用可能なコーティング | 溶剤系塗料、水性塗料、UVコーティング |
| 生産効率 | 手動スプレー操作と比較して最大 45% ～ 60% 増加 |
産業用途
この自動コーティング システムは汎用性が高く、大量の高品質な表面仕上げを必要とする業界全体に広く導入されています。
自動車およびオートバイ部品: 燃料タンク、バンパー、サイドミラー、リム、プラスチックトリム部品。
家庭用電化製品：冷蔵庫パネル、洗濯機筐体、エアコンフレーム。
ハードウェアと機械: バルブ、ポンプ ハウジング、鋳鉄部品、金属筐体。
電子製品: ラップトップのシェル、通信機器のケース、家庭用電化製品。
よくある質問 (FAQ)
ウォーターカーテンブースは環境の安全性をどのように向上させますか?
ウォーターカーテンは物理的なスクラバーとして機能します。オーバースプレーが流れる水の壁に当たると、塗料固形分が瞬時に捕らえられ、濾過タンクに洗い流されます。これにより、有害な塗料粉塵が大気中に排出されるのを防ぎ、施設内の VOC 濃度を大幅に低下させ、厳しい地域の環境規制との整合性を確保します。
このシステムは同じラインで異なるサイズの製品に対応できますか?
はい。スマートセンシング技術と高度な PLC プログラミングのおかげで、ロボットはコンベアライン上のさまざまな部品を識別し、ラインを停止することなく、その特定の部品に対して事前にロードされたスプレープロファイルに自動的に切り替えることができます。
カスタムエンジニアリング提案をリクエストする
当社のエンジニアリング チームは、お客様の特定のワークショップ レイアウト、生産能力、ワークピースの寸法に合わせたターンキー自動コーティング ソリューションの設計を専門としています。施設の詳細なレイアウト図と ROI 分析を受け取りたい場合は、今すぐお問い合わせください。
工業用仕上げ機能をアップグレードする準備はできていますか?
正確な運用要件とレイアウトを満たすカスタマイズされた表面仕上げソリューションを設計するには、当社のエンジニアリング チームにお問い合わせください。
