| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500セット/月 |
1.カスタム自動粉体塗装ライン（オーバーヘッドコンベアシステム搭載） | CoatTech事例
CoatTechが設計した高効率な産業用塗装向けカスタム自動粉体塗装ラインをご紹介します。先進的なコンベアシステムとサイクロン回収システムを搭載。カスタム塗装ソリューションについてはお問い合わせください。
生産性向上：バングラデシュRFL向けカスタム自動粉体塗装ソリューション
CoatTechインテリジェント機器は、あらゆる製造施設が独自の空間および生産要件を持っていることを理解しています。最近、当社のエンジニアリングチームは、バングラデシュのRFLグループの主要製造プロジェクト向けに、高度に最適化された全自動粉体塗装ラインを設計・展開しました。

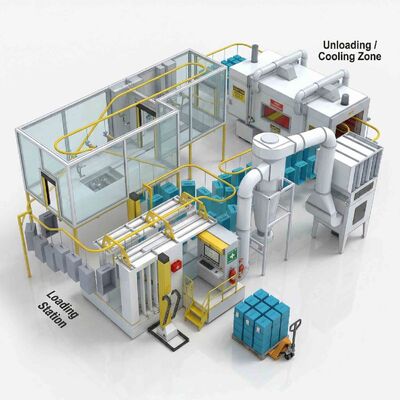

この3Dレイアウトは、中断のない高品質な仕上げを提供しながら、床面積を最大限に活用するという当社のコミットメントを示しています。
2.⚙️ システムのハイライトとエンジニアリングの合理性
このカスタム設計の中核は、手作業を削減し、日々の生産量を増やすように慎重に設計された、非常に効率的で連続的な材料フローを中心に展開しています。
1.最適化されたオーバーヘッドコンベアライン：黄色のトラックシステムは、プラントの主要な動脈として機能します。当社は、ローディングステーション、自動粉体塗装ブース、硬化オーブン、およびアンローディング/冷却ゾーンをシームレスに接続するようにコンベアルートを設計しました。この連続ループは、ボトルネックを最小限に抑え、安定した生産ペースを保証します。
2.密閉型クリーンルーム環境：完璧な仕上がりを保証するために、主要な塗装エリアは透明でほこりのないキャビンに囲まれています。これにより、外部の汚染物質が粉体の付着に影響を与えるのを防ぎます。
3.先進的なサイクロン回収システム：中央に配置された高効率サイクロンセパレーターとフィルターシステムは、オーバーミストされた粉体を捕捉します。これにより、作業スペースが清潔に保たれるだけでなく、粉体の最大98％をリサイクルでき、お客様の材料コストを大幅に削減できます。
4.スマートレイアウトと人間工学：設計に示すように、パレットと油圧パレットトラックを備えた専用エリアが、ローディングおよびアンローディングゾーンに戦略的に配置されています。この人間工学に基づいたレイアウトは、作業者の疲労を軽減し、塗装された部品の倉庫への移送を迅速化します。
3.主要技術表
| 主要システムエリア | パラメータ項目 | 仕様 / 値 | 単位 |
| システム概要 | システムタイプ | カスタム設計自動粉体塗装ライン | - |
| 処理能力 | 約 120-180 クレート/時（変動あり） | クレート/時 | |
| 最大ワークピースサイズ | （長さ）600 x （幅）400 x （高さ）800 （標準クレート） | mm | |
| 最大ワークピース重量 | 25 | kg/ハンガー | |
| 推定総設置面積 | （長さ）18,000 x （幅）6,500 x （高さ）4,500 | mm | |
| システム総電力 | 約 90 （ピーク負荷時、電気オーブンオプション） | kW | |
| コンベアシステム | コンベアタイプ | ヘビーデューティ オーバーヘッドチェーンコンベア | - |
| チェーン駆動タイプ | 速度制御用可変周波数ドライブ（VFD） | - | |
| ハンガーピッチ | 600 （調整可能） | mm | |
| コンベア速度 | 0.8 - 1.8 （可変範囲） | m/分 | |
| 塗装ブース | ブース材質 | アルミ押出フレーム & 10mm強化ガラス | - |
| 自動化システム | 6軸ロボットリシプロケーター（オートガン8基搭載） | - | |
| 照明レベル | ≥800 | ルクス | |
| 風量 | 約 14,000 | m³/h | |
| 回収システム | 回収方法 | 高効率マルチステージサイクロン + 後処理フィルター | - |
| 回収率 | ≥97.5% | - | |
| ホッパー容量 | 約 200 （新品およびリサイクル粉体用） | リットル | |
| 硬化オーブン | オーブンタイプ | 密閉型空気再循環トンネルオーブン | - |
| 加熱源 | 電気（オプションでガス/オイルバーナー） | - | |
| 温度範囲 | 常温 - 220 （稼働時 180-200） | ℃ | |
| 温度均一性 | ±5 | ℃ | |
| 加熱電力 | 65 （電気オプション） | kW | |
| 制御 & HSE | メインコントローラー | シーメンス PLC （10インチタッチHMI搭載） | - |
| セキュリティ機能 | インターロックドア、複数緊急停止ボタン、ロードセル | - | |
| 統合HSE | 視認可能な消火ノズル、プラットフォーム上の応急処置キット | - |
