| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500set/月 |

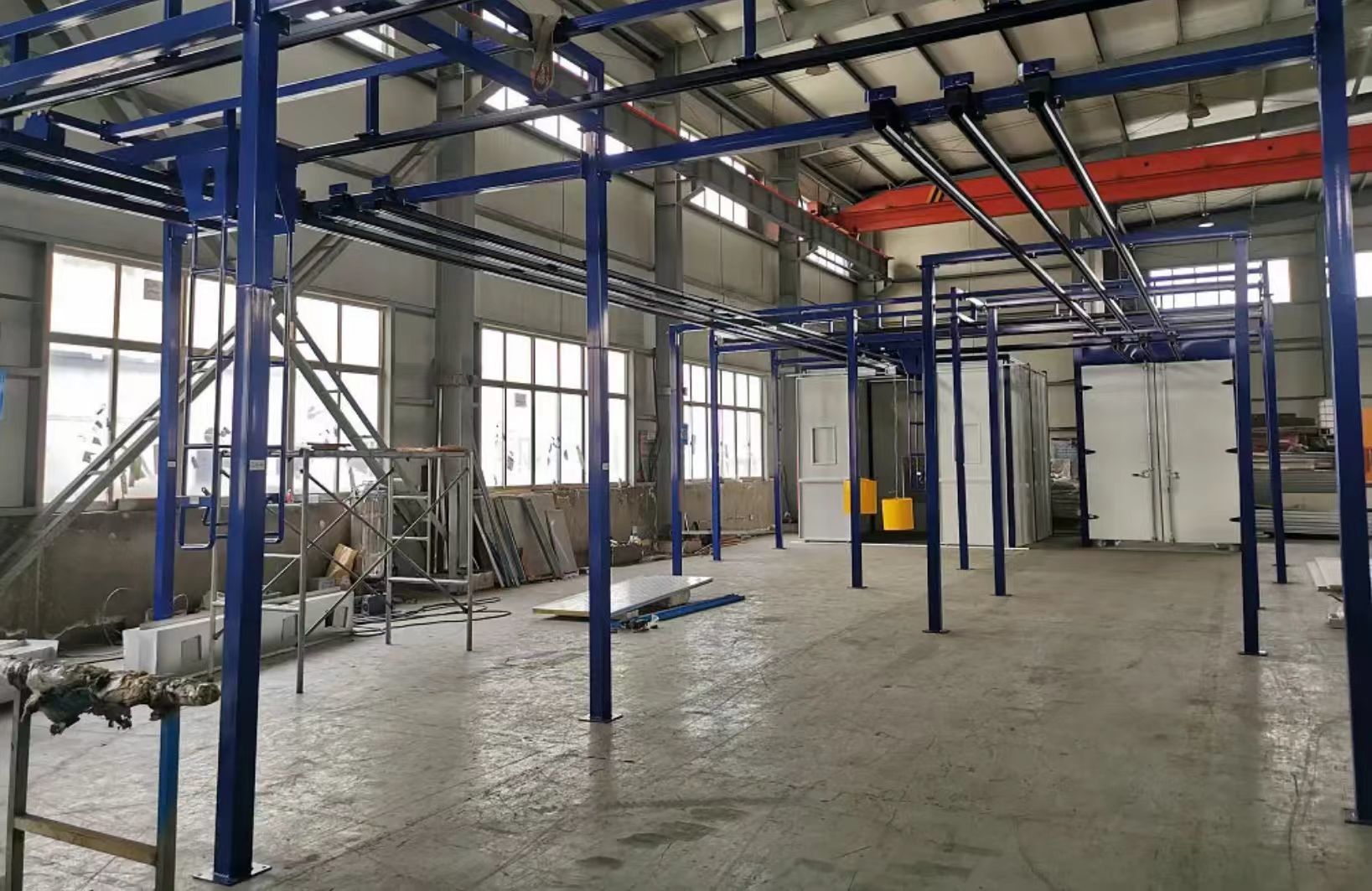

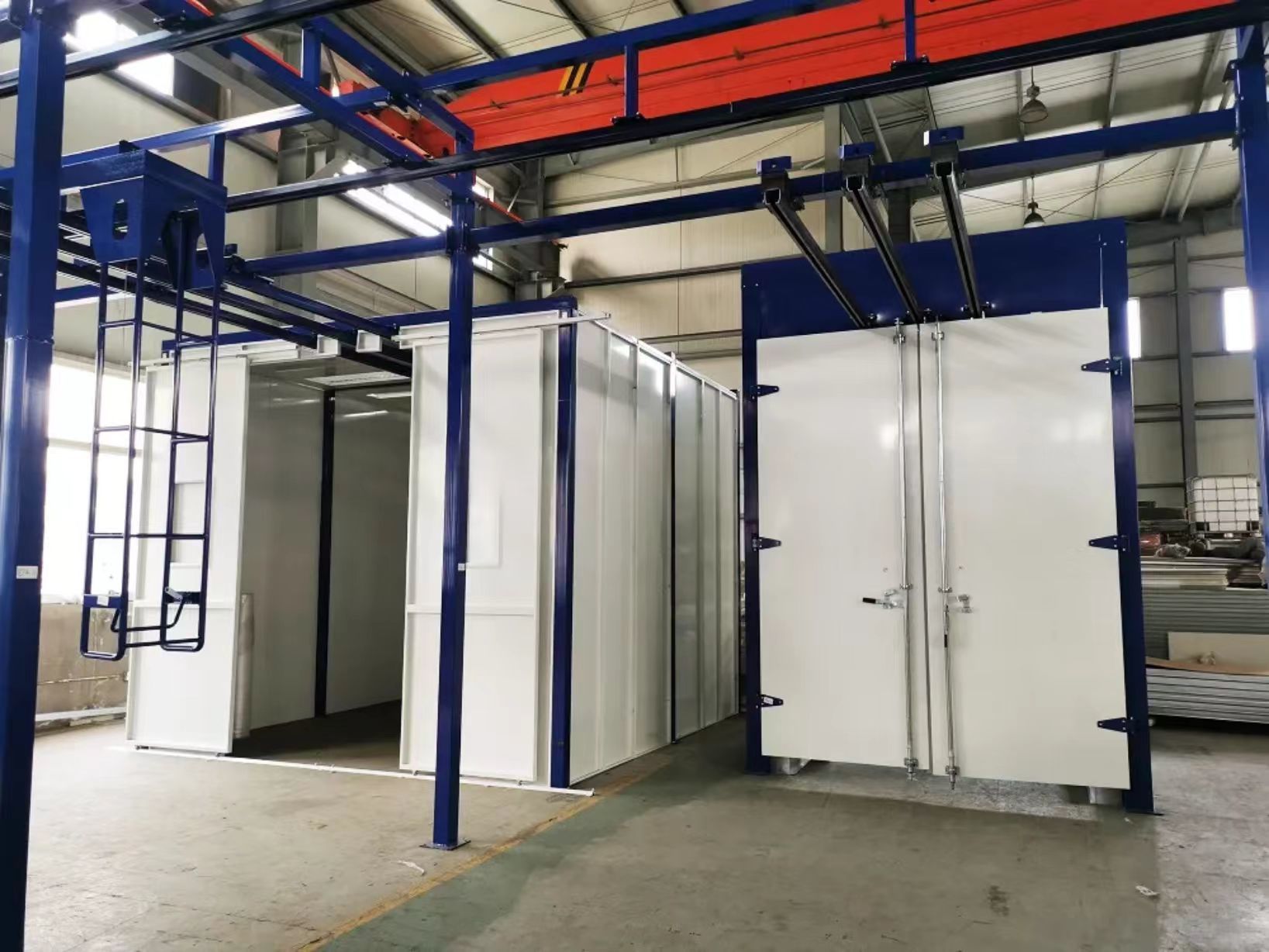

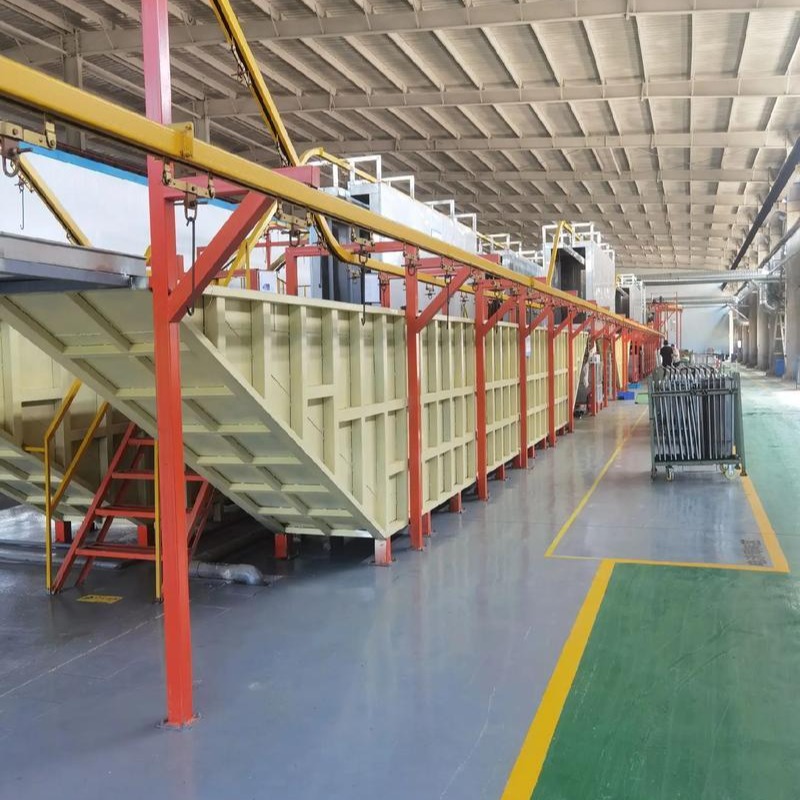

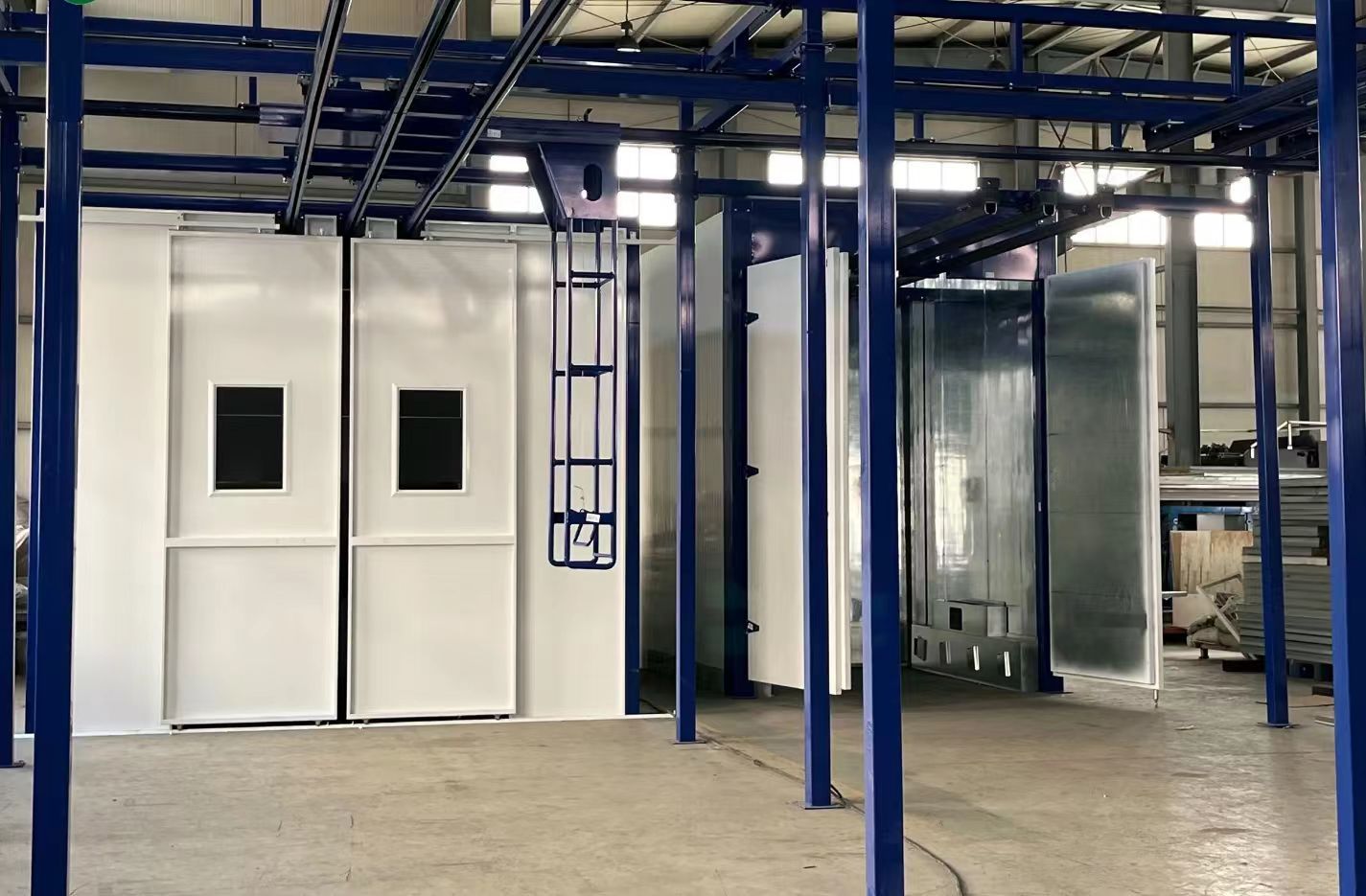

完全ターンキー自動オーバーヘッドコンベア粉体塗装ライン（トンネルオーブン＆サイクロン回収付き）
概要
CoatTech自動コンベアラインは、大量生産向けのフラッグシップソリューションです。このクローズドループシステムは、前処理、水分乾燥、静電粉体塗装、熱硬化をシームレスに統合します。汎用性を考慮して設計されており、軽量部品（照明/電子機器）から重工業部品（農業機械）まで、特定の構成を提供し、最大の生産量と一貫した仕上がりを保証します。
主な特徴
連続生産フロー: QXGシリーズサスペンションチェーンコンベアは、手作業を排除し、バッチシステムと比較して生産量を300％増加させます。
高度な制御アーキテクチャ: 中央PLC（HMI）制御とVFD速度同期により、ラインの詰まりを防ぎ、均一な塗装厚を保証します。
迅速な色替え: 当社のモノサイクロン回収システムは、98％の粉体回収と15分未満での色替えを可能にします。
エネルギー効率の高い硬化: トンネルオーブンは「エアリターン」ヒートロック設計を採用し、熱の逃げを防ぎ、燃料消費量を最大25％削減します。
技術仕様書
| パラメータ | シリーズA：コンパクトライン（軽負荷） | シリーズB：標準ライン（一般産業） | シリーズC：ヘビーデューティー（農業/自動車部品） |
| カタログコード | CT-PCL-100 | CT-PCL-200 | CT-PCL-300 |
| コンベアチェーン | QXG-150（30kg/ハンガー） | QXG-200/250（50kg/ハンガー） | XT-348 / XT-458鍛造チェーン |
| 最大ワークピース重量 | 10kg - 30kg | 30kg - 80kg | 100kg - 500kg+ |
| ライン速度 | 0.5 - 2.5 m/min | 1.0 - 5.0 m/min（VFD） | 0.5 - 3.0 m/min（高トルク） |
| 粉体ブース | カートリッジフィルタータイプ | モノサイクロン + アフターフィルター | マジックセンター / マルチサイクロン |
| スプレーガン構成 | 手動ステーション2基 | リシプロケーター + 自動ガン8基 | リシプロケーター + 自動ガン12-16基 |
| オーブンタイプ | ブリッジオーブン（ヒートロック） | トンネルまたはブリッジタイプ | マルチパスキャメルバック |
| 加熱源 | 電気IR / LPG | 天然ガス / ディーゼル | 天然ガス / バイオマス |
| 典型的な生産量 | 500 - 1000個/シフト | 2000 - 5000個/シフト | トン数/表面積に基づく |
