| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | OCCL-31 |
| 最小注文数量: | 1 |
| 価格: | USD2000-USD10000/SET |
| パッケージの詳細: | 通常のフィルムとカートン付き |
| 受渡し時間: | 預金の15日後 |
| 支払条件: | T/T |
| 供給の能力: | 500set/月 |
| 保証: | 1年 | 制御システム: | PLC |
|---|---|---|---|
| 材料: | 鋼鉄 | コンベヤ耐荷重: | 500kgまで |
| コンベヤ速度: | 調整可能 | 塗装色: | カスタマイズ可能 |
| 加熱方法: | 電気・ガス・赤外線 | 電源: | AC380V/50Hz |
| タイプ: | 連続塗装ライン | コンベアタイプ: | オーバーヘッドコンベア |
| 冷却方法: | 空気・水 | 加熱温度: | 調整可能 |
| 冷却時間: | 調整可能 | コーティングの種類: | 粉体塗装 |
| ハイライト: | 自動化上空輸送器粉末塗装システム,サイクロン復元による粉末塗装ライン,トンネルオーブン付きの上部コンベヤーコーティングシステム |
||

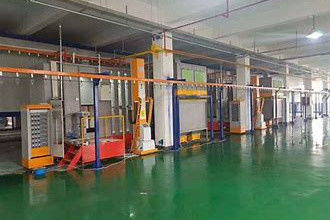

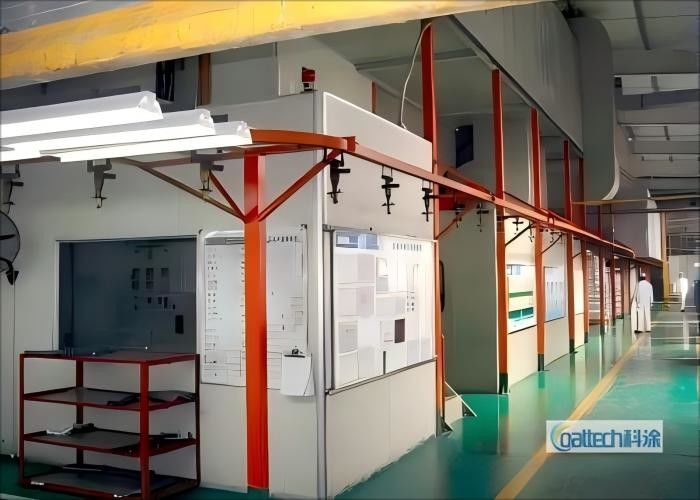

サイクロン復旧とトンネルオーブンの自動空心コンベヤー粉末塗装ラインシステム
概要
コートテックの自動輸送ラインは 連続的な大量生産のために設計された 高性能のターンキーソリューションです この完全に統合されたシステムは 自動化予処理,湿度乾燥,静電性粉末コーティング労働コストを削減し 生産量を最大化するために設計され 一貫した自動車から家電まで,高品質の仕上げ.
主要な特徴

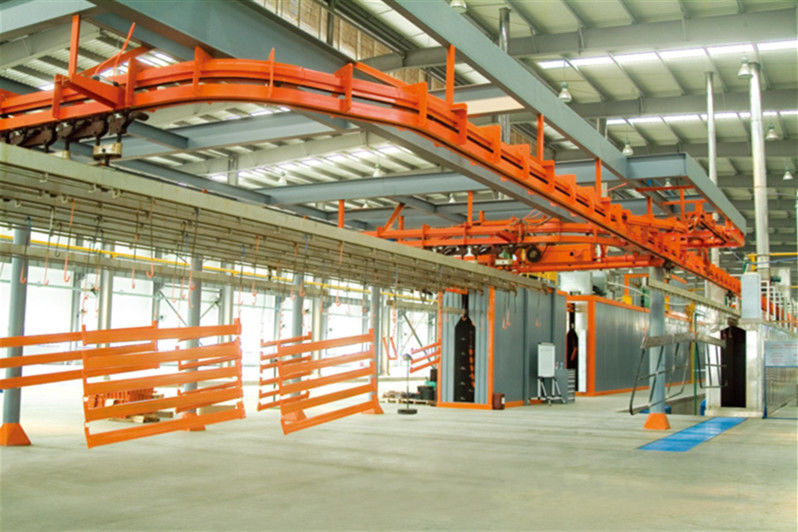

連続ループシステム:QXGシリーズの吊り連鎖輸送機は,無休で動作し,コーティングプロセスを中断することなく効率的な積載と卸荷を可能にします.
精度制御:中央のPLCタッチスクリーン (HMI) と変数周波数ドライブ (VFD) で制御され,正確な速度同期 (0-6 m/min) が可能です.
素早く色が変わるモノサイクロン+アフターフィルター復元システム98%以上粉末回収15分以内に色を切り替えることができます
熱効率:トンネル固化オーブンは,エネルギー消費を最小限にするために高密度岩毛隔熱で"底流,上流"の空気流設計を使用しています.
技術仕様表
| パラメータ | 標準シリーズ (スタートアップ) | 高性能シリーズ | パーソナライズされたオプション |
| コンベアチェーンモデル | QXG-150 (軽量) | QXG-250 (重用) | 重いIビーム / パワー&フリー |
| 単点負荷 | ハンガーあたり最大30kg | ハンガーあたり最大50~80kg | 100kgから500kg以上 |
| ライン速度 | 0.5〜3.0 m/min (調整可能) | 1.0〜6.0 m/min (VFD) | ステップインデックス / 高速 |
| 駆動装置の電源 | 1.5kW - 2.2kW | 3.0 kW - 5.5 kW | ドライブ冗長性 |
| 粉末回収 | カートリッジフィルター (95%率) | モノサイクロン + フィルター (98%+) | マジックセンター / マルチサイクロン |
| スプレー・ガン | マニュアル・ステーション (2〜4台) | リピロッケーター + 8-12 オートガン | 統合 (ゲマ/ワグナー) |
| 固化温度 | 180°Cから200°C | 180°Cから220°C | 高温 (250°C+) |
| 熱源 | LPG / 電動赤外線 | 天然ガス/ディーゼルバーナー | バイオマス/蒸気 |
| 設置電源総量 | 約30〜60 kW | 約80〜150 kW | 設定に依存する |
応用:
自動車部品,アルミニウムプロファイル,家電 (白貨),金属フェンス,ラッキングシステム.
