| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500set/月 |

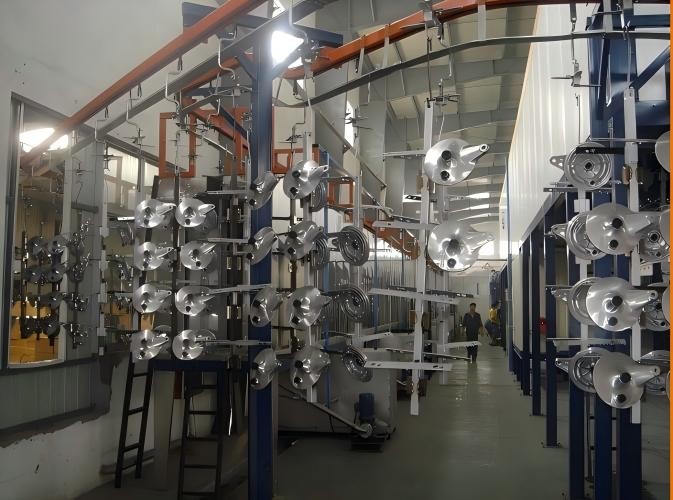

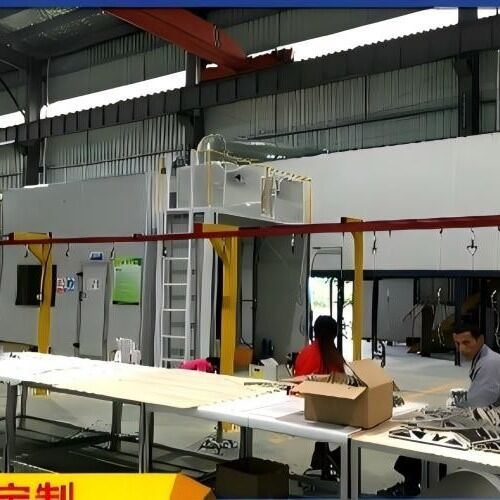

サイクロン回収＆焼付トンネル付き全自動オーバーヘッドコンベヤ粉体塗装ライン
概要
CoatTech全自動オーバーヘッドコンベヤラインは、高効率大量生産のために設計されたターンキーソリューションです。このクローズドループシステムは、自動前処理、水分乾燥、静電粉体塗装、高温焼付をシームレスに統合します。搬送と塗装プロセスを自動化することで、このラインは人件費を大幅に削減すると同時に、すべてのワークピースに均一で高品質な仕上がりを保証します。
主な特徴

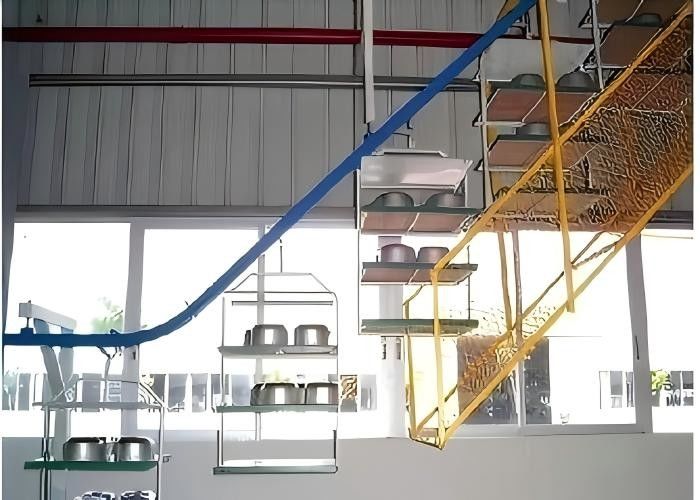

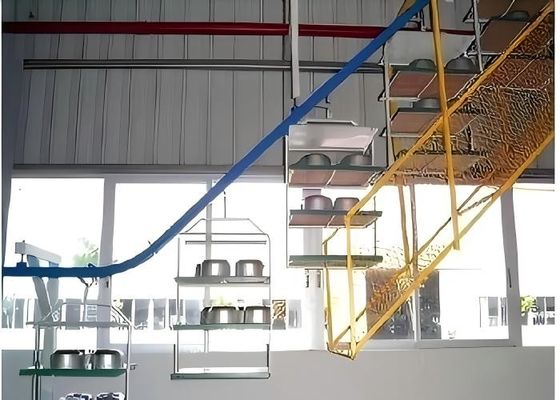

連続ワークフロー: QXGシリーズサスペンションチェーンコンベヤは連続的に稼働し、生産ボトルネックなしで大量のスループットを可能にします。
スマートオートメーション: 可変周波数ドライブ（VFD）を備えた中央PLCタッチスクリーン（HMI）で制御され、正確な速度調整（0〜5 m / min）が可能です。
クイックカラーチェンジ: 98％以上の粉体回収率を達成し、15分未満でのカラーチェンジを可能にするモノサイクロン+アフターフィルター回収システムを備えています。
省エネ設計: 焼付オーブンは、「エアリターン」加熱方式と高密度ロックウール断熱材を使用して熱効率を最大化します。
技術仕様表（標準ライン構成）：
| パラメータ | エコノミーシリーズ（スタートアップ） | パフォーマンスシリーズ（大量生産） | カスタマイズオプション |
| コンベヤモデル | QXG-150（最大負荷30kg /ハンガー） | QXG-250（最大負荷50-80kg /ハンガー） | ヘビーデューティIビーム/パワー＆フリー |
| ライン速度 | 0.5〜2.5メートル/分（調整可能） | 1.0〜5.0メートル/分（VFD制御） | ハイスピード/ステップインデックス |
| 粉体回収 | カートリッジフィルター回収（95％） | モノサイクロン+アフターフィルター（98％以上） | マルチサイクロン/マジックセンター |
| カラーチェンジ時間 | 約30〜45分 | 約10〜15分 | 10分未満（高速カラーチェンジ） |
| スプレーガン | 手動スプレーブース（2〜4台） | 自動往復装置+ 4〜12台の自動ガン | ワーグナー/ゲマ/ノードソン統合 |
| 前処理 | オフライン/手動ディップタンク | オンライン自動スプレー（3〜5ステージ） | ステンレス鋼トンネル/シラン |
| 焼付オーブン | ブリッジタイプ（ヒートロック） | ブリッジまたはトンネルタイプ | IRブースター予熱 |
| 加熱源 | 電気/LPG | 天然ガス/ディーゼル | 赤外線/バイオマス |
| 制御システム | アナログパネル | PLC +タッチスクリーン（HMI） | リモート監視/ SCADA |
