| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | OCCL-22 |
| 最小注文数量: | 1 |
| 価格: | USD2000-USD10000/SET |
| パッケージの詳細: | 通常のフィルムとカートン付き |
| 受渡し時間: | 預金の15日後 |
| 支払条件: | T/T |
| 供給の能力: | 500set/月 |
| 保証: | 1年 | 制御システム: | ピーシー |
|---|---|---|---|
| 材料: | 鋼鉄 | コンベヤ耐荷重: | 500kgまで |
| コンベヤ速度: | 調整可能 | 塗装色: | カスタマイズ可能 |
| 加熱方法: | 電気・ガス・赤外線 | 電源: | AC380V/50Hz |
| タイプ: | 連続塗装ライン | コンベアタイプ: | オーバーヘッドコンベア |
| 冷却方法: | 空気・水 | 加熱温度: | 調整可能 |
| 冷却時間: | 調整可能 | コーティングの種類: | 粉体塗装 |
| ハイライト: | 全自動オーバーヘッドコンベア塗装ライン,高スループットの粉体塗装ライン,一貫した粉体塗装コンベアシステム |
||
概要

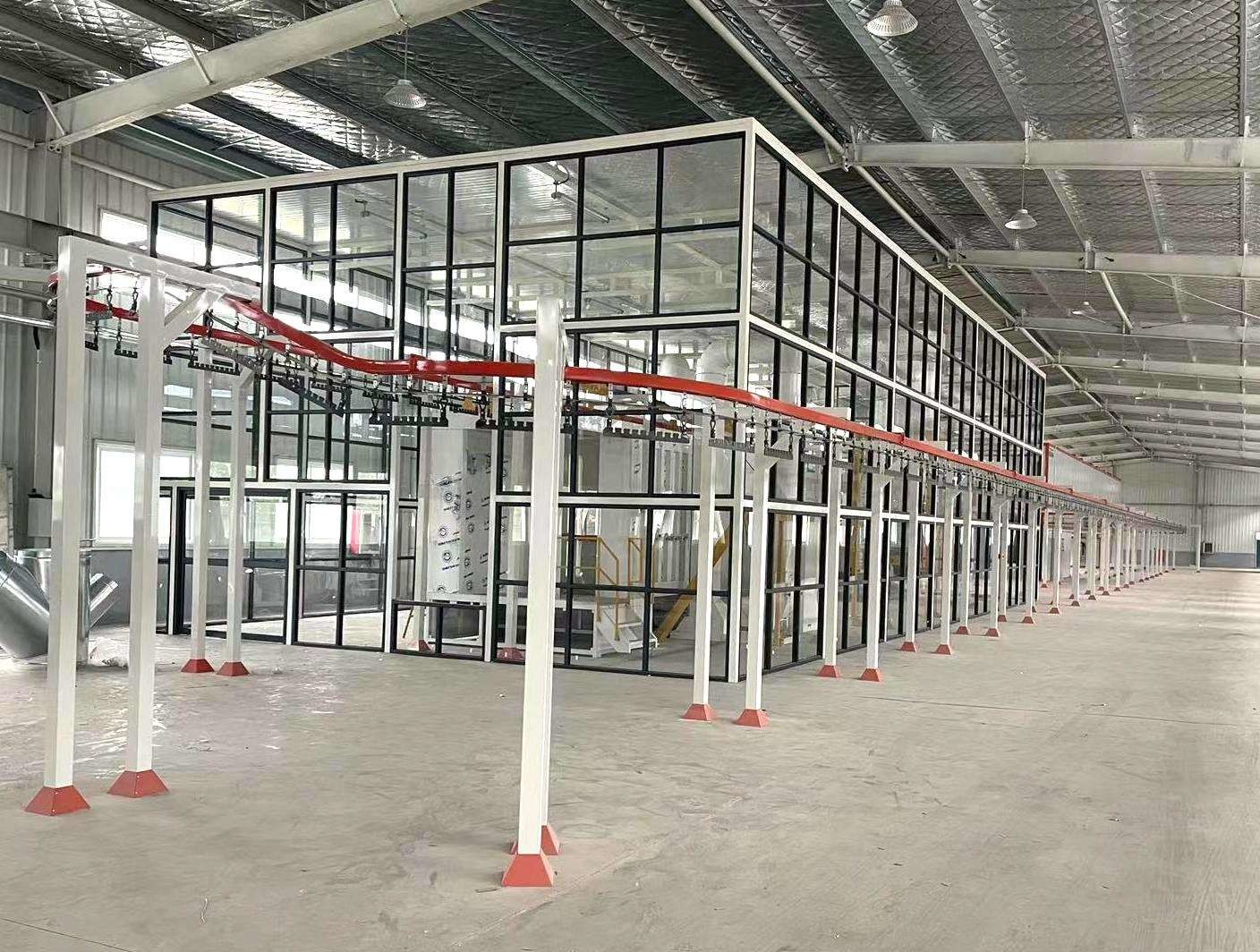

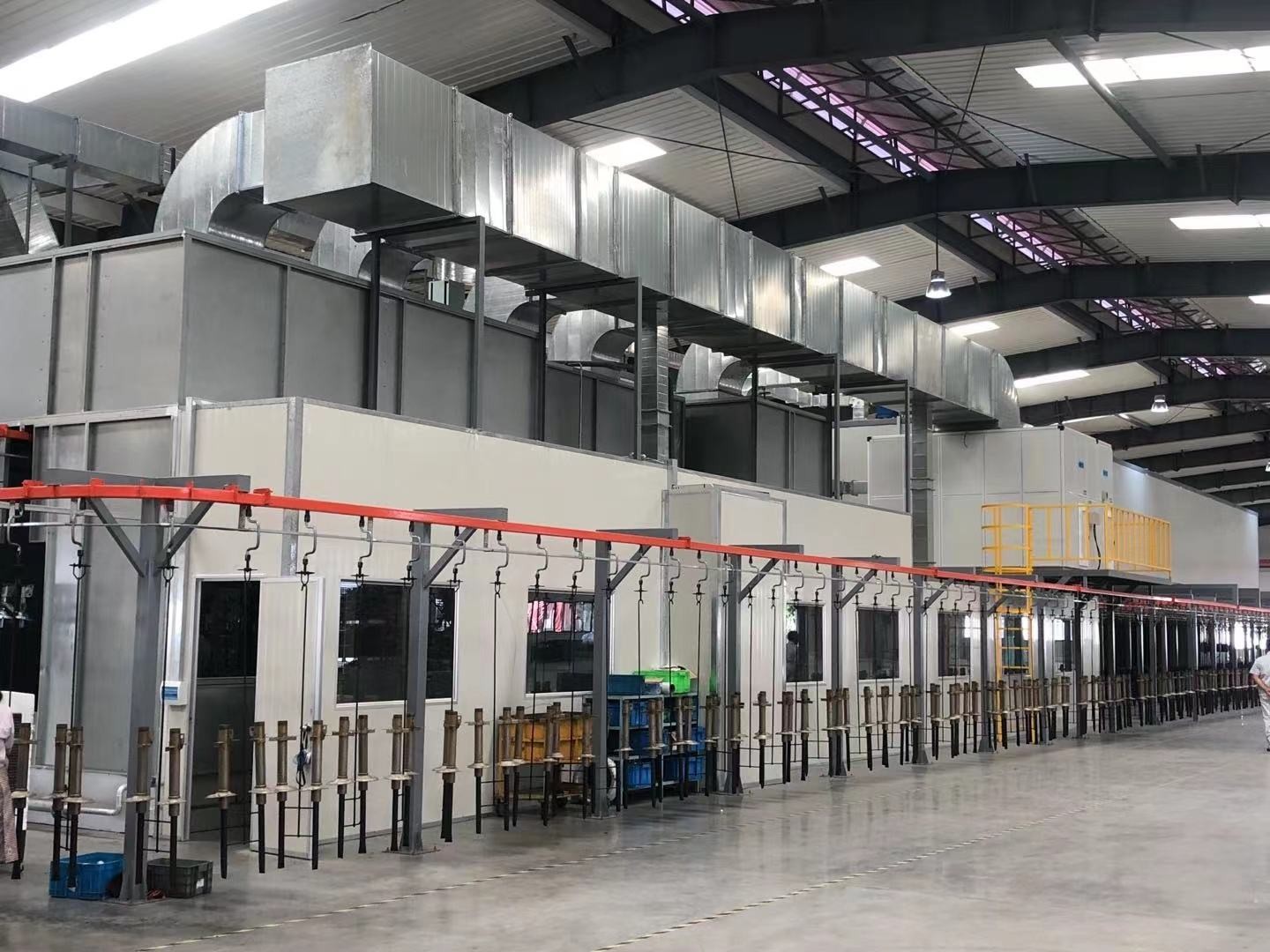

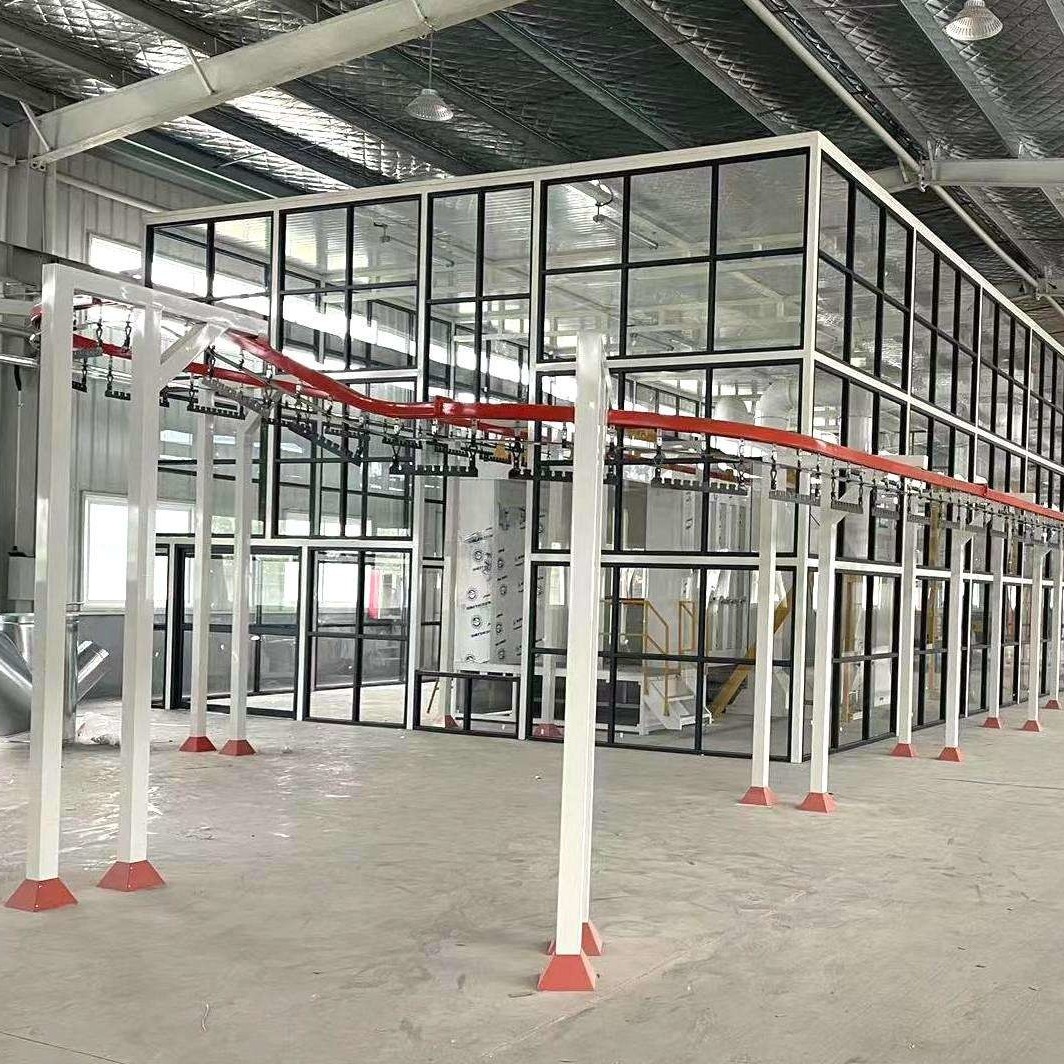

CoatTech全自動オーバーヘッドコンベアラインは、大量生産向けに設計されたクローズドループシステムです。このシステムは、表面処理、水分乾燥、粉体塗装、高温焼付を単一の連続プロセスに統合しています。手作業を排除し、スループットを最大化し、複雑なワークピースに対して一貫した塗装品質を保証します。
主な特徴

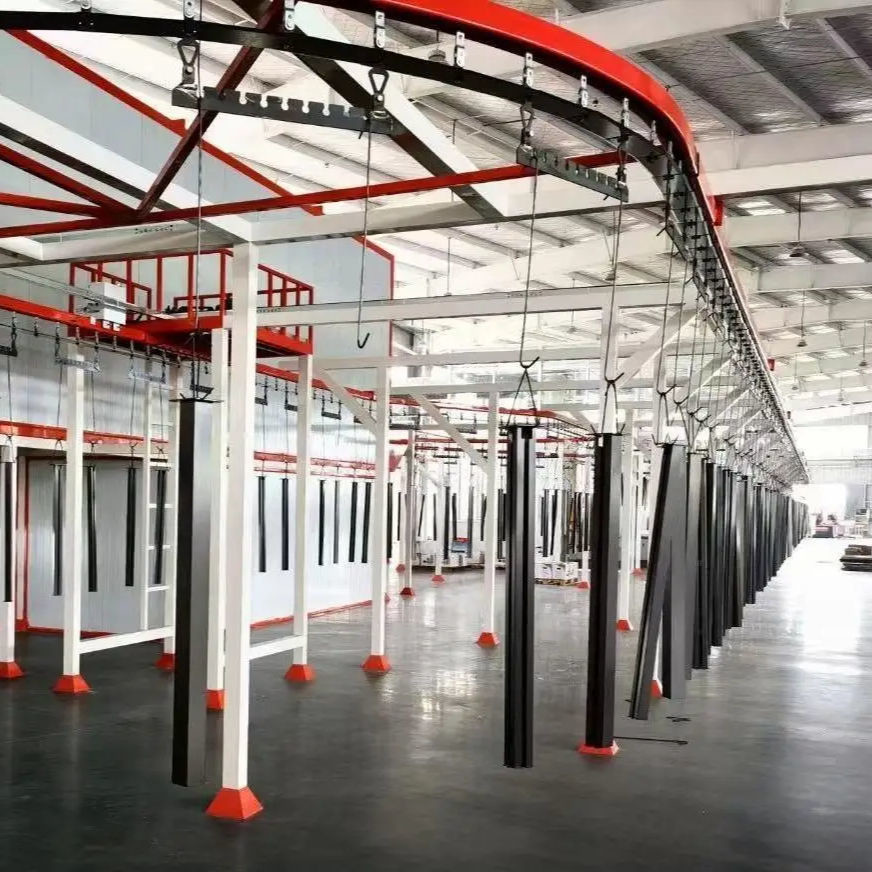

連続生産： QXGシリーズの懸垂チェーンコンベアは連続的に稼働し、ラインを停止することなくスムーズな積み込みと荷降ろしを可能にします。
インテリジェント制御： 中央PLCタッチスクリーン（Siemens/Mitsubishi）とVFD速度制御（0〜5 m/min調整可能）を介して操作します。
高効率回収： モノサイクロン+アフターフィルター回収システムを搭載し、粉体回収率98%以上を達成し、15分以内で色替えを可能にします。
エネルギー効率： 焼付乾燥炉は、独自の「空気還流」設計と高密度ロックウール断熱材を採用し、熱損失を最小限に抑えています。
技術仕様表（標準的なライン構成）：
| パラメータ | エコノミーシリーズ（スタートアップ） | パフォーマンスシリーズ（大量生産） | カスタマイズオプション |
| コンベアモデル | QXG-150（最大荷重30kg/ハンガー） | QXG-250（最大荷重50〜80kg/ハンガー） | ヘビーデューティーIビーム/パワー＆フリー |
| ライン速度 | 0.5〜2.5メートル/分（調整可能） | 1.0〜5.0メートル/分（VFD制御） | 高速/ステップインデックス |
| 粉体回収 | カートリッジフィルター回収（95%） | モノサイクロン+アフターフィルター（98%以上） | マルチサイクロン/マジックセンター |
| 色替え時間 | 約30〜45分 | 約10〜15分 | 10分未満（高速色替え） |
| スプレーガン | 手動スプレーブース（2〜4台） | 自動レシプロケーター+4〜12台の自動ガン | Wagner / Gema / Nordson統合 |
| 前処理 | オフライン/手動ディップタンク | オンライン自動スプレー（3〜5ステージ） | ステンレス鋼トンネル/シラン |
| 焼付乾燥炉 | ブリッジタイプ（ヒートロック） | ブリッジまたはトンネルタイプ | IRブースター予熱 |
| 加熱源 | 電気/LPG | 天然ガス/ディーゼル | 赤外線/バイオマス |
| 制御システム | アナログパネル | PLC +タッチスクリーン（HMI） | リモートモニタリング/SCADA |
用途：
自動車部品、アルミプロファイル、家電製品（白物家電）、金属フェンス、ラックシステム。
水フィルターは、廃塗料排ガス処理に使用される環境保護設備です。これは、
主に、さまざまな
業界の塗装組立ラインワークショップにおけるスプレー塗装排ガス処理に使用されます。シンプルな操作、安定した使用、安全性という利点があります。
