| MOQ: | 1 |
| 価格: | USD2000-USD10000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 500set/月 |
概要:

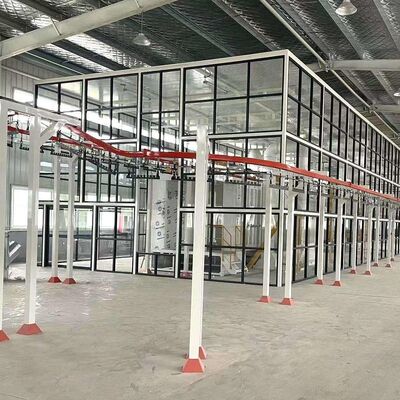

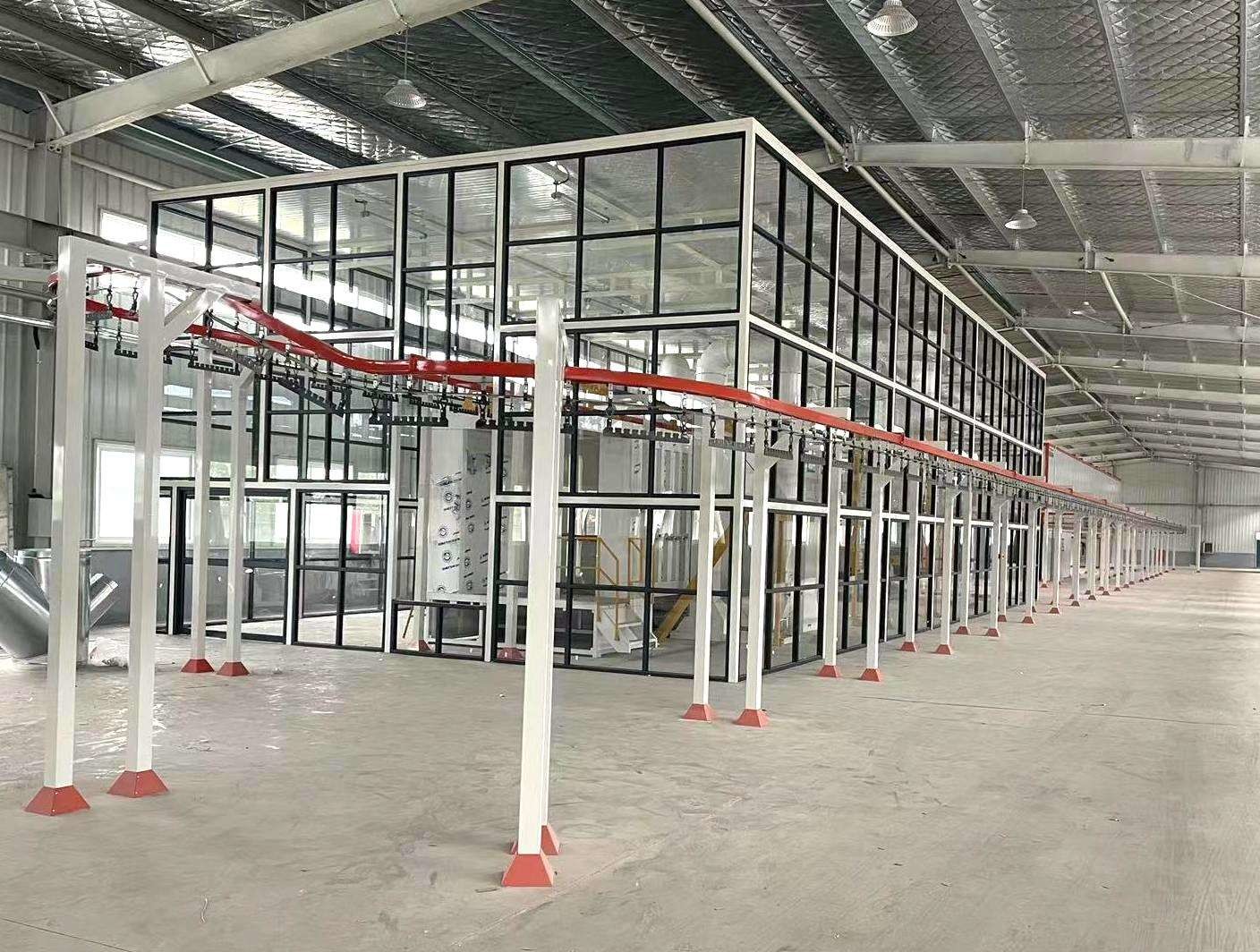

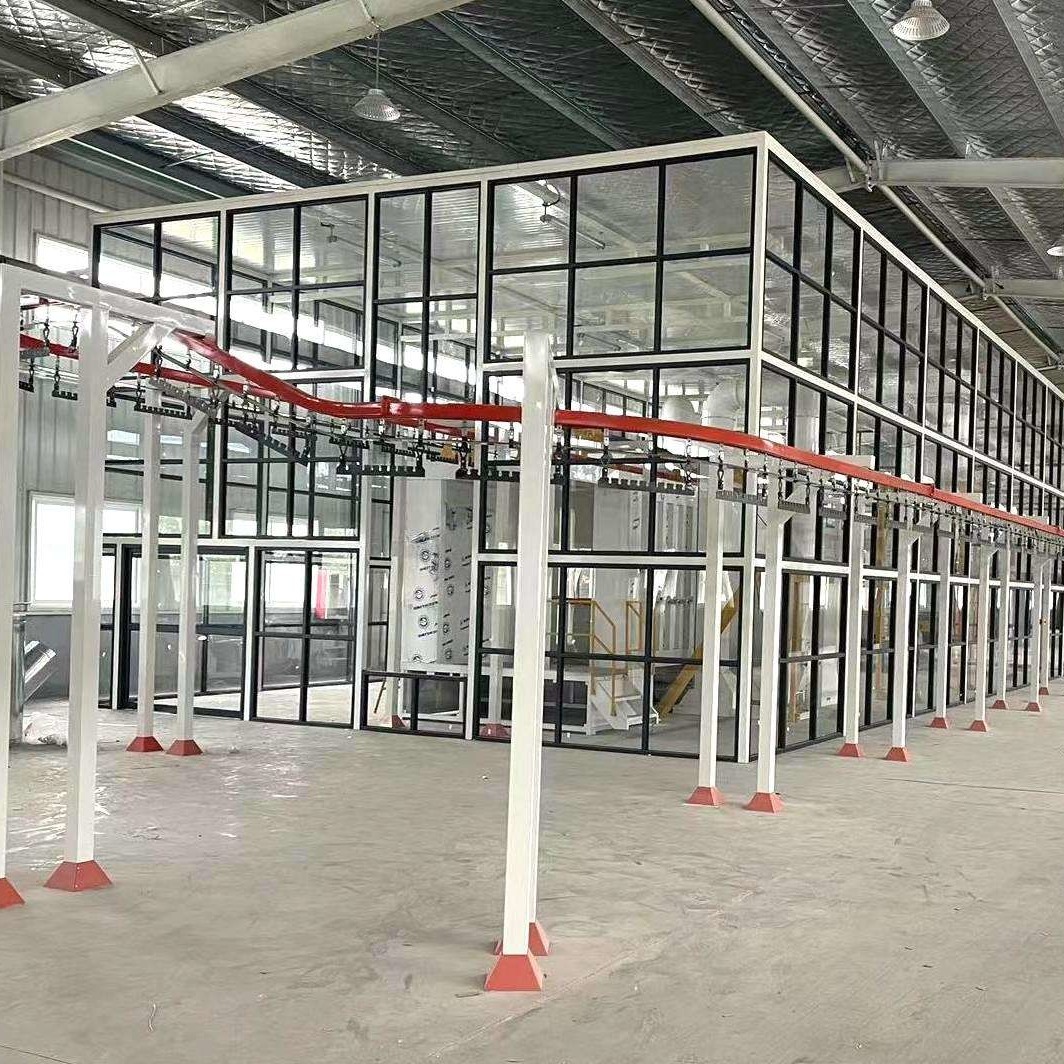

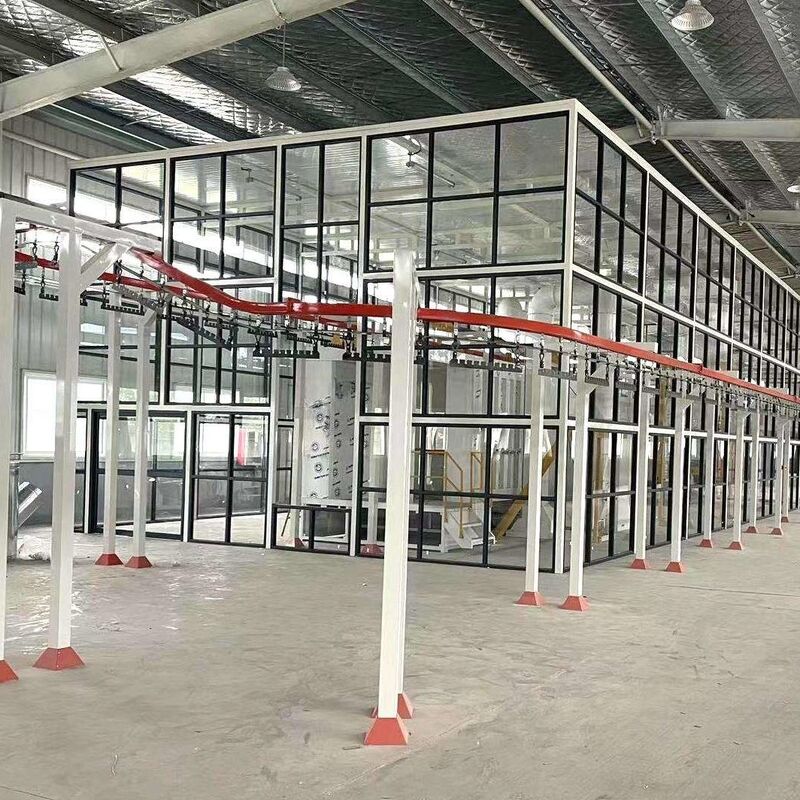

CoatTech全自動オーバーヘッドコンベアラインは、大量生産向けに設計されたクローズドループシステムです。このシステムは、表面処理、湿気乾燥、粉体塗装、高温硬化を単一の連続プロセスに統合します。手作業を排除し、生産量を最大化し、複雑なワークピースの一貫したコーティング品質を保証します。
主な特徴:

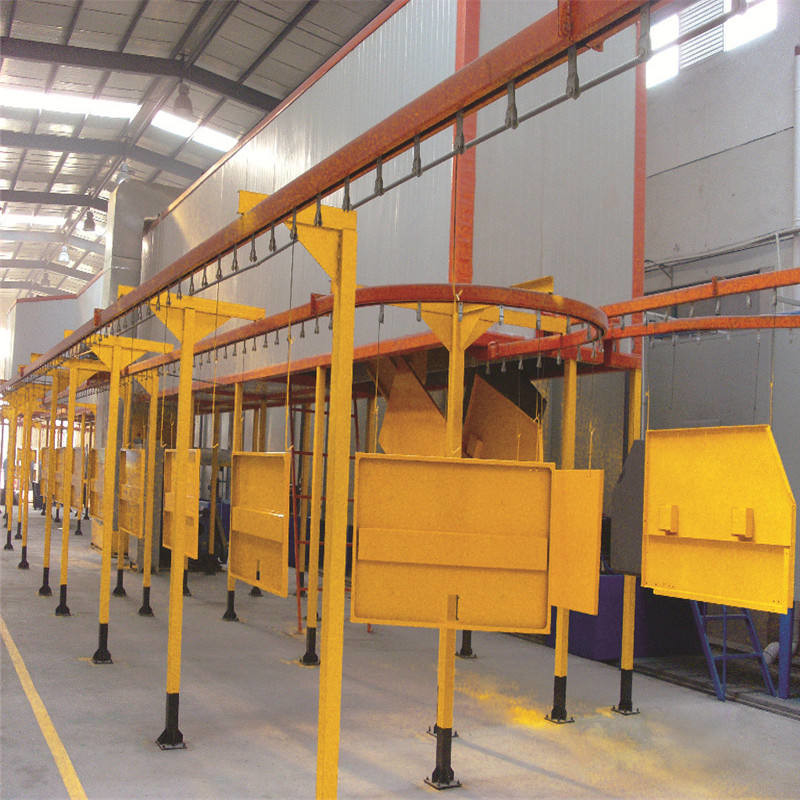

連続生産:QXGシリーズサスペンションチェーンコンベアは連続運転し、ラインを停止せずにシームレスなロードとアンロードを可能にします。
インテリジェント制御:中央PLCタッチスクリーン（Siemens/Mitsubishi）で操作し、VFD速度制御（0-5m/分調整可能）を備えています。
高効率回収:Mono-Cyclone + After-filter回収システムを搭載し、粉体回収率98%+を達成し、15分未満での色替えを可能にします。

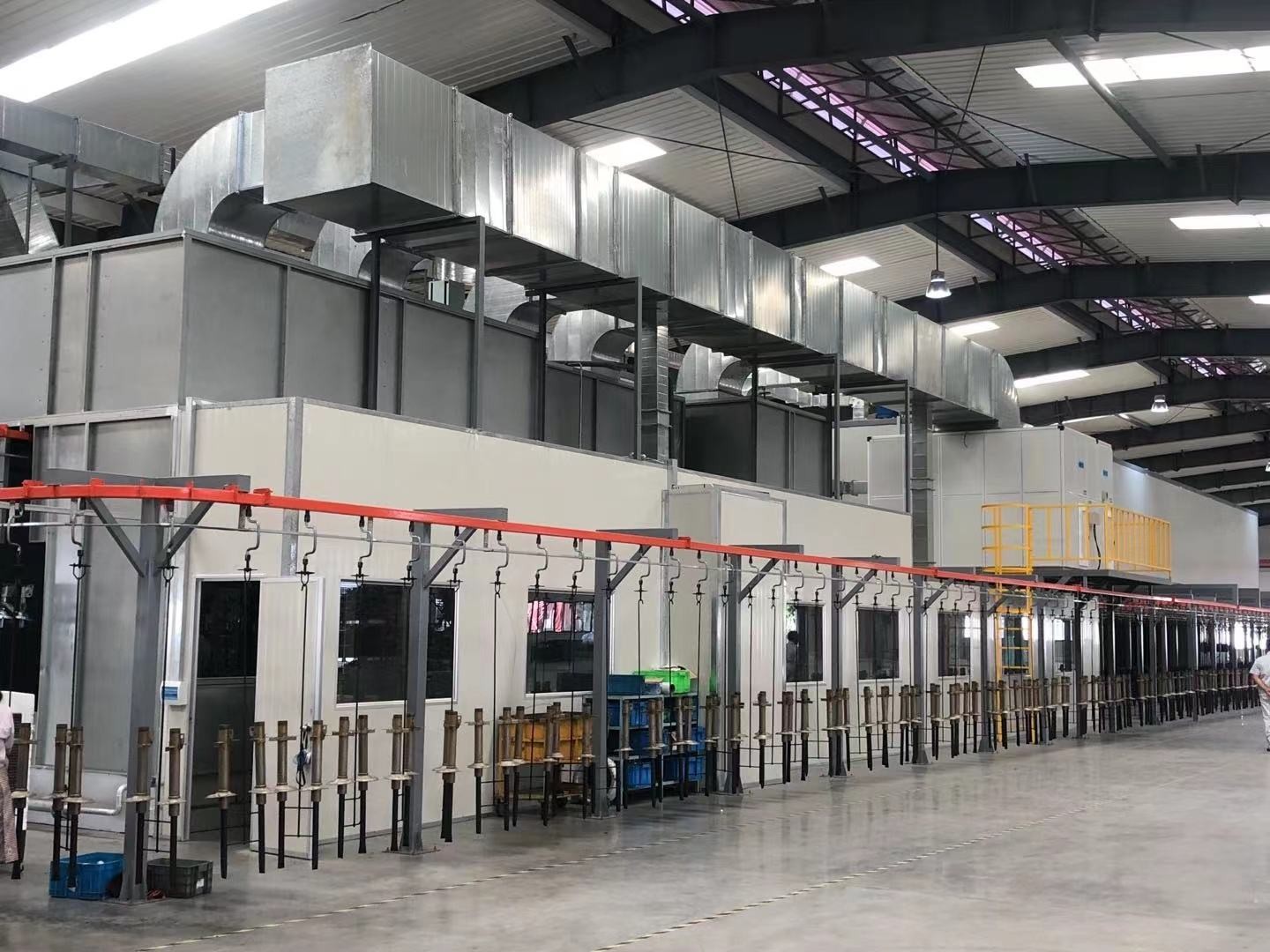

エネルギー効率:硬化トンネルは、ユニークな「エアリターン」設計と高密度ロックウール断熱材を採用し、熱損失を最小限に抑えます。
技術仕様:
コンベアモデル:ヘビーデューティQXG-250またはスタンダードQXG-150（ワークピース重量に合わせてカスタマイズ）。
駆動ユニット:周波数変換速度調整;安全過負荷保護付き。
スプレーガンシステム:多軸移動付き自動往復装置;自動ガンと手動タッチアップステーションが含まれます。
加熱源:天然ガス（Rielloバーナー）、LPG、または電気赤外線。
硬化温度:調整可能180℃-220℃（最大250℃）。
用途:
自動車部品、アルミプロファイル、家電製品（白物家電）、金属フェンス、ラックシステム。
技術仕様表（標準ライン構成）:
| パラメータ | エコノミーシリーズ（スタートアップ） | パフォーマンスシリーズ（大量生産） | カスタマイズオプション |
| コンベアモデル | QXG-150（最大積載量30kg/ハンガー） | QXG-250（最大積載量50-80kg/ハンガー） | ヘビーデューティIビーム/パワー＆フリー |
| ライン速度 | 0.5-2.5メートル/分（調整可能） | 1.0-5.0メートル/分（VFD制御） | ハイスピード/ステップインデックス |
| 粉体回収 | カートリッジフィルター回収（95%） | モノサイクロン+アフターフィルター（98%+） | マルチサイクロン/マジックセンター |
| 色替え時間 | 約30-45分 | 約10-15分 | 10分未満（高速色替え） |
| スプレーガン | 手動スプレー駅（2-4台） | 自動往復装置+4-12台自動ガン | Wagner / Gema / Nordson統合 |
| 前処理 | オフライン/手動ディップタンク | オンライン自動スプレー（3-5ステージ） | ステンレス鋼トンネル/シラン |
| 硬化オーブン | ブリッジタイプ（ヒートロック） | ブリッジまたはトンネルタイプ | IRブースター予熱 |
| 加熱源 | 電気/LPG | 天然ガス/ディーゼル | 赤外線/バイオマス |
| 制御システム | アナログパネル | PLC +タッチスクリーン（HMI） | リモート監視/SCADA |
