| MOQ: | 1 |
| 価格: | USD8000-USD15000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |

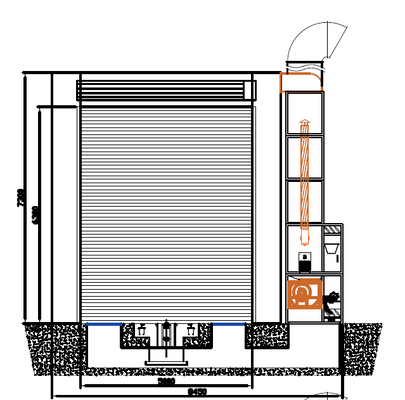

変圧器タンクスプレー＆ベーキングブース
特大の変圧器タンクの内側と外側を 1 つの密閉された防爆ブースでコーティングします。床置き式チェーントランスファーにより、天井クレーンの必要性を排除し、最大 12,000 mm および 50 トンのワークピースに構成可能です。
1.代表的なワーク
|
ワーク |
一般的なサイズ |
標準的な重量 |
コーティング要件 |
|
電源トランスタンク |
6,000～12,000mm 長さ |
10～50T |
外部耐候性＋内部耐油性コーティング |
|
配電変圧器タンク |
2,000～6,000mmL |
2～10T |
外側はシングルコート、内側はオプション |
|
変圧器ラジエーター/クーラー |
1,500～4,000mmL |
0.5～3T |
浸漬またはスプレー、外部のみ |
|
大型鉄鋼加工 |
最大15,000mm L |
最大60T |
プライマー+トップコート、スプレー＆ベーク |
|
圧力容器 |
3,000～10,000mmL |
5～30T |
外部防食コーティング |
2. 大型タンクに密閉ブースを使用する理由
·オーバースプレーの封じ込め — 35 トンのタンクは非常に大きな塗料雲を生成します。 4 段階の濾過を備えた密閉エンベロープにより、作業場や近隣の機器からの侵入を防ぎます。
·防爆 — 油ベースのコーティングには防爆モーター、照明、制御キャビネット、配線が必要です。オープンスプレーではこれに対応できません。
·1 か所でスプレーと焼き付けを行います。35 T のワークピースを一度配置したら、再度移動する必要はありません。同じ封筒内で加熱することで、取り扱いステップ全体が不要になります。
·長い表面でも一貫した仕上がり — エンベロープ全体にわたる安定した 0.25 ～ 0.35 m/s の下降気流により、ガンの距離とフィルムの厚みが端から端まで均一に保たれます。
·内部表面へのオペレーターのアクセス — フルハイトのドアアクセスと側面照明により、オペレーターはタンク内で安全に作業できます。
3. 設定可能なパラメータ
|
パラメータ |
設定可能範囲 |
注意事項 |
|
ブース内寸長さ |
12,000～20,000mm |
ワークピース + エンドクリアランスに合わせたサイズ |
|
小間内幅 |
6,000～8,000mm |
側面からのアクセスとオペレーターの移動が可能 |
|
ブース内寸高さ |
6,000～8,000mm |
タンクのフル高さとリフトのクリアランスに対応します |
|
ワーク長さ |
12,000mmまで |
リクエストに応じてさらに長くする |
|
ワーク重量 |
最大50T |
搬送システムの定格はワーク重量を超えています |
|
風速 |
0.25～0.35m/s（無負荷） |
全断面にわたるダウンドラフト |
|
風量 |
封筒に入るサイズ |
ブース断面に合わせた給排気バランス |
|
照明 |
800～1,200ルクス |
IP65防爆型LED器具 |
|
暖房 — ディーゼル |
200～400kW |
Riello バーナー、304 ステンレス熱交換器 |
|
暖房 - 電気 |
150～350kW |
304 ステンレス製エレメント、段階的制御 |
|
ベーキングサイクル |
60 °C まで 10 ～ 25 分 |
質量と加熱オプションに応じて |
|
マテリアルハンドリング |
フロアレール/ローラーチェーンカート、20 – 60 T |
代替品: 天井クレーンまたはターンテーブル |
|
濾過 |
4段 - G3 / F5 / ペイントアレスター / 活性炭 |
より高い効率にアップグレード可能 |
|
電源 |
380V、50Hzまたは60Hz |
ご要望に応じて他の電圧も承ります |
|
防爆 |
防爆モーター、照明、キャビネット、電線管、接続箱 |
油性塗料に対応 |
4. 標準供給範囲
|
モジュール |
付属 |
|
ブース封筒 |
ロックウールサンドイッチパネル(壁70mm/屋根50mm)、スチール両面カラー塗装 |
|
プレナムチャンバー |
角管フレーム、フィルタートラフ、サポートメッシュ |
|
ドア |
電動ローリングシャッター (メイン) + 圧力リリーフロックとのぞき窓付き人員ドア |
|
フロアピット |
30 × 4 mm の平鋼格子を備えた格子ピット |
|
エア供給ユニット |
ダブルインレット遠心ファン、ベルトドライブ、モジュレーティングダンパー |
|
排気ユニット |
両入口遠心ファン、ベルトドライブ、調整ダンパー |
|
ダクト |
直線セクションと 90° および 45° エルボ |
|
点灯 |
IP65 防爆ボックス内の T8 LED チューブ、天井および側面列 |
|
濾過 |
4段階 - プレフィルターG3、ファインフィルターF5、グラスファイバーペイントアレスター、活性炭 |
|
暖房（オプション） |
熱交換器付きディーゼルバーナーまたは電気要素バンク |
|
スプレー装置 |
60:1エアレスポンプ、ステンレス塗料タンク、高圧ホース、ガン |
|
マテリアルハンドリング |
プラットフォーム、レール、VFD ドライブ、リモコンを備えたローラーチェーン搬送カート |
|
電気制御 |
防爆キャビネット — スプレーモード、ベーキングモード、タイミング、照明、故障警報、非常停止 |
|
ドキュメント |
メンテナンスマニュアル、電気回路図、適合証明書、パッキングリスト |
5. オプションとアップグレード
·熱源 - ディーゼルバーナーまたは電気要素バンク
·搬送システム — ローラーチェーンカート、フロアレールトロリー、天井クレーンインターフェイスまたはターンテーブル
·ドア構成 - ローリングシャッター、スライド式または格納式フロント
·制御アップグレード — レシピストレージとデータロギングを備えた PLC + HMI
·ろ過のアップグレード — より効率の高い最終ステージ、または排気での熱回収
·電圧/周波数 — 380 V 50 Hz、380 V 60 Hz、またはその他の地域標準
6. 参考構成
この製品ファミリーの最近の納入は、9.8 m 変圧器タンク用の 15,000 × 6,500 × 6,500 mm の内部エンベロープに基づいて構築され、40 T ローラーチェーン移送カート、60:1 エアレス スプレー パッケージ、および 4 段階濾過を備えています。内部および外部の完全なコーティングは、定格 300 kW のディーゼル加熱装置を備えた単一ブースで達成されました。
7. よくある質問
|
質問 |
答え |
|
ブースの内面と外面の両方をコーティングできますか? |
はい。フルハイトのドアアクセスと側面照明により、オペレーターはタンク内で作業しながら、同じサイクルで外面をコーティングできます。 |
|
最大ワーク重量はどれくらいですか? |
標準設計は最大 50 T をカバーし、搬送システムはワークピースより上の定格となります。ご要望に応じて、より重い任務も設計できます。 |
|
60 Hz / 380 V 向けに構築していますか? |
はい。ブースは、380 V 60 Hz などの地域の電力規格に基づいて構築されています。問い合わせ段階でサイトの供給を確認してください。 |
|
どのような防爆機能が含まれていますか? |
防爆モーター、照明エンクロージャ、制御キャビネット、フレキシブルコンジットおよびジャンクションボックス、油ベースのコーティングに対応しています。 |
|
35トンの戦車はどうやって移動するのでしょうか？ |
床に設置されたローラーチェーン搬送カートがワークをプラットフォーム上に運びます。これにより、天井クレーンのコストとヘッドルームが不要になります。 |
|
後から暖房を追加することはできますか？ |
はい。ディーゼルまたは電気暖房は、電力とスペースの条件に応じて、注文段階で指定することも、後から取り付けることもできます。 |
|
ブースは屋外に設置できますか？ |
屋内設置が標準です。耐候性被覆材と排水設備を備えた屋外レイアウトも可能です。お問い合わせください。 |
行動喚起
最安値をゲット
ワークの寸法、重量、コーティング仕様、利用可能な床面積をお送りください。当社のエンジニアリングチームがブースのサイズを調整し、構成された提案書を返送します。
