キャビネットドア・木製パネル用往復自動スプレー塗装機 2026年9月22日

カテゴリー：製品 / スマート塗装ライン   |   キャビネットドア、木製ドア、バスルームバニティ、成形パネル

編集要約  このリリースでは、クリーンなスプレーブース内でキャビネットドアパネルを塗装しているコートテック往復自動スプレー塗装機を紹介します。多軸往復スプレーアームがワークピースの上を移動し、統合された反転機構がパネルを反転させて裏面塗装を行い、格子状のベースとダウンドラフト抽出によりオーバーミストを即座に除去します。これにより、高ミックスパネル生産のための再現性の高いハンズフリー仕上げプロセスが実現します。

  01    写真とビデオの内容

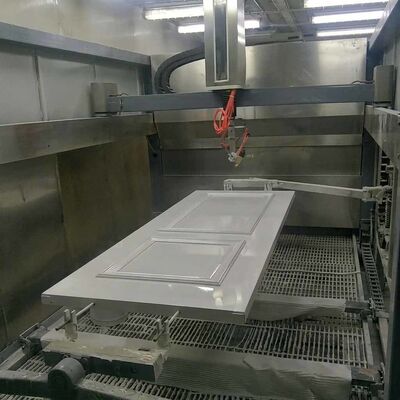

往復スプレーアーム — スプレーガンは、オーバーヘッドレールから吊り下げられた多軸プログラマブルアームに取り付けられており、パネルの上を高速で移動します。

上げ縁キャビネットドア — プロファイルされた凹んだ縁を持つ白い長方形のドアが金属メッシュコンベアベッドの上に置かれています。この機械が塗装するために作られた形状の表面です。

傾斜・回転ガンヘッド — ガンは傾斜・回転できるため、平坦な面を均一にカバーし、モールディングライン、溝、エッジにも届きます。

自動反転機構 — ビデオの後半では、サポートアームがパネルを持ち上げて反転させ、手作業なしで裏面を塗装できるようにします。

ステンレス製ブース内部 — 機械は、複数の天井照明を備えたクリーンなステンレス鋼製スプレーキャビン内で動作します。

ダウンドラフト付き格子ベース — ワークピースは、強力な下部抽出と塗料ミストフィルターを備えた開いた格子状のベッドの上に置かれます。

  02    主な特徴

プログラム制御往復 — スプレー距離、移動速度、流体出力はプログラムで設定されるため、すべてのパネルが同じ方法で塗装されます。

多軸ガン位置決め — 傾斜と回転により、1つのヘッドで平坦な面、プロファイルされたモールディング、溝、パネルエッジを1回のパスでカバーできます。

自動パネル反転 — 統合された昇降・反転機構がドアを反転させ、裏面塗装を可能にし、ウェットフィルムの手作業をなくします。

ダウンドラフト付き格子ベッド — オーバーミストはベッドを通して引き込まれ、完成した表面に付着する前にフィルターで捕捉されます。

クリーンなステンレスキャビン — 洗えるステンレス製内部により、環境が制御され、色間の清掃が容易になります。

コンベア統合 — ベッドは、上流のロード、下流のフラッシュオフ、乾燥または硬化セクションとインターフェースします。

レシピベースの操作 — 保存されたプログラムにより、オペレーターはドアのサイズ、色、コーティングタイプを素早く切り替えることができます。

  03    技術データ

* ストローク長、軸数、ガン数、コンベア速度、抽出量は、パネルサイズ、コーティングタイプ、必要な出力に合わせてレイアウトエンジニアリング中に確認されます。

  04    パネル仕上げラインにおける重要性

キャビネットおよびドアパネルの手動塗装は、一貫性を保つのが困難です。フィルム厚、色、エッジのコーティングはオペレーターによって異なり、ウェットパネルの取り扱いは仕上げに傷をつけるリスクがあります。往復式機械は、そのばらつきをなくします。プログラムが距離、速度、流量を制御し、反転機構がパネルを自動的に反転させるため、両面と4つのエッジすべてが、誰も濡れた表面に触れることなく塗装されます。

  05    顧客メリット

生産性向上 — 連続自動サイクルにより、手動塗装と比較して生産タクトタイムが短縮されます。

一貫した品質 — プログラム制御により、垂れ、オレンジピール、色のばらつき、不均一な膜厚を回避します。

よりクリーンな仕上げ — ダウンドラフト抽出により、塗装された表面に付着する前にオーバーミストが除去されます。

手直しと取り扱いによる損傷の軽減 — 自動反転により、濡れたフィルムに手が触れません。

コーティングコストの削減 — 制御された塗布により、塗着効率が向上し、VOC排出量が削減されます。

よくある質問

Q: 往復自動スプレー塗装機とは何ですか？  A: 1つ以上のスプレーガンが、ワークピースの上を往復運動するモーター駆動アームに取り付けられ、プログラム制御下で自動的にコーティングを塗布する機械です。

Q: どのような製品を塗装できますか？  A: キャビネットドア、木製ドア、バスルームバニティドア、ワードローブパネル、成形およびプロファイル付きボード。平坦なパネルだけでなく、溝、モールディング、形状エッジ付きパネルも塗装できます。

Q: プロファイル付きまたは上げ縁付きドアを塗装できますか？  A: はい。ガンヘッドは傾斜・回転するため、平坦な面を均一にスプレーしながら、モールディングライン、凹部、パネルエッジにも届きます。

Q: パネルの両面はどのように塗装されますか？  A: 統合された昇降・反転機構がパネルを自動的に持ち上げて反転させるため、濡れたフィルムを手作業で取り扱うことなく、裏面とエッジを塗装できます。

Q: どのようなコーティングが適用できますか？  A: プライマー、トップコート、UVコーティング、水性塗料。設定されたポンプ、ガン、抽出パッケージによります。

Q: オーバーミストの問題を軽減しますか？  A: はい。ダウンドラフト抽出を備えた格子ベッドは、オーバーミストを下方に引き込み、新鮮に塗装された表面に付着する前にフィルターで捕捉します。
