| MOQ: | 1 |
| 価格: | USD3000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
統合型マンリフト＆硬化システム付きダウンドラフト塗装ブース
製品概要
CoatTechのダウンドラフト塗装ブース（モデルCT-DDSB）は、金属加工工場、自動車修理業者、機械メーカー、重機ワークショップ向けに設計された、完全なターンキー型産業用コーティングソリューションです。広々とした「20×20×10mの塗装エンクロージャー」、安全な高所塗装のための「統合型塗装ブースマンリフト」、そして「ディーゼル/赤外線硬化システム」を組み合わせることで、プロフェッショナルグレードの塗装仕上げ、一貫した乾燥、清潔で明るく安全な作業環境をすべて1つのシステムで提供します。当社の佛山工場で設計・製造され、「シンガポール、マレーシア、インドネシア、ベトナム、中東およびそれ以降」の顧客から信頼を得ているCT-DDSBは、ワークショップのレイアウト、生産量、現地の気候条件に合わせて完全にカスタマイズ可能です。主な特徴と利点ダウンドラフト気流と多段階ろ過—オーバー スプレーを床レベルで捕捉します。G3プレフィルター+ F5シーリングフィルター+活性炭排気により、キャビンを清潔に保ち、オペレーターを保護します。統合型マンリフトプラットフォーム—ブースに組み込まれた電動シザー/ブームリフトにより、塗装工は最大10mまで安全に到達でき、はしごや足場が不要になります。耐久性のある亜鉛メッキ鋼構造—H形鋼メインフレームにアーク/垂直/斜めブレースを使用。溶融亜鉛メッキチューブ（フレーム間隔「1.2m未満」）により、屋外でも長寿命です。格納式伸縮キャノピー—4列の水平伸縮フレームが20mまで拡張し、耐候性ファブリックカーテンを備えています。大型または不規則なワークピースに最適です。精密硬化システム—PLC温度制御（25〜60℃調整可能）を備えたディーゼル/赤外線加熱ユニットにより、迅速で均一な硬化と短いサイクルタイムを実現します。
防爆・CE考慮設計—Schneider / Chint製電気部品、過負荷・相損失保護、LED防爆照明（800ルクス以上）。技術仕様モデル
タイプ
統合型塗装ブースマンリフト＆硬化システム付きダウンドラフト塗装ブース
全体寸法（幅×長さ×高さ）20m×20m×10.9m（有効高さ10m）
気流システム
ダウンドラフト、多段階ろ過（プレフィルター+シーリングフィルター+床排気）
主要構造
|
壁/天井パネル |
50mmロックウールサンドイッチパネル、両面カラー鋼、耐火性 |
|

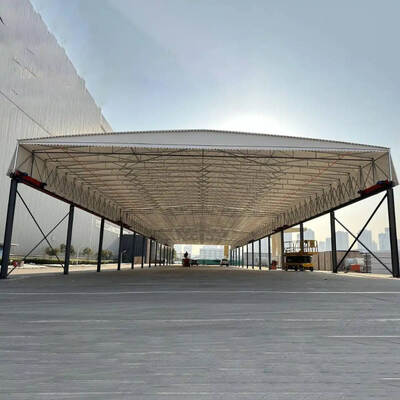

キャノピー/伸縮ルーフ |
4列の水平伸縮フレーム、格納式ファブリックカーテン、20mまで拡張 |
|
マンリフトプラットフォーム |
電動シザー/ブームリフト、380V/3相、リモートコントロール、移動リミットスイッチ付き |
|
硬化システム |
赤外線（IR）ディーゼル加熱ユニット、温度プリセット＆コントロール、25〜60℃調整可能 |
|
駆動/モーター |
防爆ギアモーター（Nord / SEWブランド）、チェーン駆動、ソフトスタート |
|
電気制御 |
PLC制御キャビネット、Schneider / Chint製部品、過負荷・相損失保護 |
|
ろ過 |
G3プレフィルター、F5シーリングフィルター、活性炭床排気、塗料ミスト捕捉率90%以上 |
|
照明 |
LED防爆シーリングライト、照度800ルクス以上 |
|
設置 |
壁掛け、屋外キャノピースタイル。CoatTechチームによる現地組み立て |
|
インコタームズ |
FOB（本船渡し） |
|
保証 |
製造上の欠陥に対して12ヶ月（主要構造5年） |
|
供給範囲 |
システム全体は5つの統合パッケージで納品され、CoatTechエンジニアリングチームによる現地組み立てが可能です。 |
|
セクション |
コンポーネント |
|
数量 |
A |
|
キャノピーメインフレーム（亜鉛メッキ鋼管、H形鋼+アーク+垂直+斜めブレース、伸縮フレーム） |
1セット |
|
B |
ロックウールサンドイッチパネル（50mm、壁・天井、両面カラー鋼） |
C
|
電気システム（ギアモーター、配電盤、制御キャビネット、ケーブル＆アクセサリー） |
1セット |
D |
|
ディーゼル加熱/硬化システム（IR加熱ユニット、ダクト、継手） |
1セット |
統合型マンリフトは、高所作業のリスクを軽減し、シンガポールの安全ベストプラクティスに準拠しています。 |
|
ろ過＆補助（プレフィルター、シーリングフィルター、床排気、その他付属品） |
1セット |
統合型マンリフトは、高所作業のリスクを軽減し、シンガポールの安全ベストプラクティスに準拠しています。 |
|
金属加工＆鋼構造塗装（梁、フレーム、溶接部品） |
自動車＆商用車ボディ修理＆再仕上げ |
統合型マンリフトは、高所作業のリスクを軽減し、シンガポールの安全ベストプラクティスに準拠しています。 |
|
家具、アルミプロファイル、工業製品の仕上げ |
高天井の塗装環境が必要なあらゆるワークショップ |
統合型マンリフトは、高所作業のリスクを軽減し、シンガポールの安全ベストプラクティスに準拠しています。 |
|
シンガポールの熱帯、高湿度の気候と厳格な職場安全基準は、「耐候性、換気性、コンプライアンス」を備えた塗装ブースを要求します。CT-DDSBはこれらの条件に合わせて特別に設計されています： |
ロックウール断熱パネルは、熱と大雨に耐え、ダウンドラフト排気は湿度を処理し、キャビンを乾燥させます。 |
統合型マンリフトは、高所作業のリスクを軽減し、シンガポールの安全ベストプラクティスに準拠しています。 |
コンパクトでありながら広々としたデザインは、この地域で一般的な土地制約のあるワークショップに適しています。
CoatTechは中国工場からFOBで出荷し、シンガポールへの海上輸送を手配し、到着時の設置と試運転のサポートを提供できます。
今すぐお問い合わせください
重機コーティングプロセスを最適化する準備はできていますか？
「Tim」までお問い合わせください。海外マーケティング＆セールスマネージャーが、お客様のカスタム塗装ブースの要件についてご相談し、技術コンサルテーションを確保いたします。
|
|
