| MOQ: | 1 |
| 価格: | USD6000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |

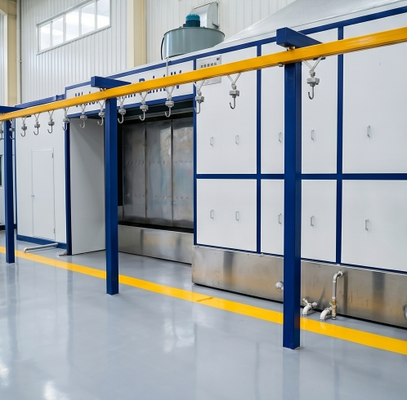

アドバンスドウォーターカーテンペイントIVブース自動液体塗装ライン
ウォーター カーテン ペイント IV は、次世代の工業用液体コーティング システムです。大量生産施設向けに設計されたこのシステムは、高度な水洗濾過と連続オーバーヘッドコンベアシステムをシームレスに統合します。重機、自動車部品、大規模工業生産の厳しい要求を満たすように設計されたウォーター カーテン ペイント IV は、揮発性有機化合物 (VOC) 排出に関する厳格な環境コンプライアンスを維持しながら、優れた表面仕上げを保証します。
主な技術的利点
1.高効率ハイドロフィルトレーション：連続ステンレススチール製ウォーターカーテンと多段階洗浄機構を利用して、塗料のオーバースプレーを最大98%捕捉し、排気汚染物質を大幅に削減し、二次乾燥フィルターの寿命を延ばします。
2.統合オーバーヘッドコンベヤ自動化: オーバーヘッドバッファチェーンおよびパワーアンドフリーコンベヤシステムとのシームレスな同期を実現するように設計されており、前処理からスプレーキャビンを通って硬化オーブンまでの連続的でタッチレスなワークピースの搬送が可能になります。
3.最適化されたエアフローと換気: 上部に取り付けられた頑丈な遠心排気ファンを装備し、一貫したダウンドラフトまたはクロスドラフト速度を確保して、オペレーターを保護し、完成部品へのオーバースプレーの沈降を防ぎます。
4.モジュラー&輸出対応設計: 現場での迅速な組み立てを実現するインターロック式の50mm EPS/ロックウールサンドイッチパネルで構成されており、標準的な輸送コンテナの寸法に最適化されているため、世界への輸出と設置が容易になります。
技術仕様
| パラメータ | 仕様 |
| 製品型式 | ウォーターカーテンペイントIV |
| 応用 | 工業用液体コーティング/ウェットペイント用途 |
| ろ過技術 | マルチステージ: ステンレススチール製ウォーターカーテン + 洗浄チャンバー + グラスファイバーペイントストップフィルター |
| キャビンの構造 | 50mm ロックウール / EPS 断熱サンドイッチパネル、カラーコーティングされたスチール製 |
| 水槽材質 | 1.5mm - 2.0mm SUS304 ステンレス鋼または高級亜鉛メッキ鋼 |
| 換気システム | 防爆モーターを搭載した屋根置き型遠心排気ファン |
| コンベヤの統合 | オーバーヘッドチェーン、パワー＆フリー、ローラーベッドコンベヤに対応 |
| 照明システム | 屋根および側面防爆型LED器具（照度≧500ルクス） |
| ポンプシステム | 大容量で詰まりにくい縦型循環水ポンプ |
| 制御システム | タッチスクリーン HMI および可変周波数ドライブ (VFD) を備えた集中型 PLC オートメーション パネル |
| 標準電源 | 380V / 50Hz / 3 相 (グローバルグリッド標準に合わせてカスタマイズ可能) |
| コンプライアンス | 国際的な産業排気および安全基準に適合 |
対象アプリケーション:
大型トラック部品、航空部品、エレベーター組立品、金属製家具、一般産業機械の製造。
正確な寸法に合わせたカスタム製造
腐食したコアが工場のエネルギー効率のボトルネックにならないようにしてください。当社はお客様の正確な仕様に合わせて交換用コアと OEM コアを製造し、完璧なフィット感と即座のエネルギー節約を保証します。
すぐに技術図面と B2B 卸売見積りを作成するために、パラメーターを提供してください。
コア寸法 (長さ x 幅 x 高さ (mm))
必要な風量容量 (m3/h)
アプリケーション環境 (例: 車の塗装ブース):
実際の動作を確認してください:
百聞は一見に如かず。 Youtube ビデオを通じて、CoatTech スプレー ブースが現場でどのように効率的に組み立てられるかを確認するには、詳細なステップバイステップのビデオ ガイドをご覧ください。
よくある質問 (FAQ)
Q1: ダウンドラフトシステムと赤外線硬化ランプを組み合わせる主な利点は何ですか?
A: この組み合わせは、完璧な仕上がりのための究極の環境を提供します。完全な下降気流により、空中の粉塵やオーバースプレーを継続的に床フィルターに直接引き込み、塗装作業から遠ざけます。一方、短波赤外線ランプは塗料を内側の層から外側に向かって硬化させます。これにより、「皮張り」（表面が最初に乾燥し、下に溶剤が閉じ込められること）を防ぎ、沸騰のリスクを最小限に抑え、従来の熱風対流ブースと比較して全体のベーキング時間を半分に短縮します。
Q2: 壁に取り付けられた赤外線加熱ゾーンは個別に制御できますか?
A: はい。統合された赤外線加熱システムは、メイン パネルから制御可能な複数の独立したゾーンに分割されています。小型パネル、スポット修理、またはバンパーのタッチアップの場合、オペレーターは必要な特定の加熱ゾーンのみをアクティブにすることができます。このターゲットを絞った硬化により、消費電力が大幅に削減され、運用コストが削減されます。
Q3: このスプレーブースは水性塗料システムと完全に互換性がありますか?
A: もちろんです。水性塗料は、水の障壁を効果的に破るために、正確で均一な空気の流れと制御された熱エネルギーを必要とします。きれいな高速層流下降気流と直接的な短波赤外線輻射熱の組み合わせにより、非常に迅速な水の蒸発と架橋が確実に行われ、溶剤ベースと水性の両方の塗装ラインで非常に効果的になります。
Q4: フィルターエレメントの推奨メンテナンススケジュールはどれくらいですか?
A: 最適な機内圧力と埃のないきれいな環境を維持するために、通常の動作条件では次の交換間隔をお勧めします。
1.プレフィルター（吸気）：100労働時間ごと。
2.天井細かいフィルター: 400 ～ 500 作業時間ごと。
3. フロアペイントストップフィルター (ガラスファイバー): 80 ～ 100 作業時間ごと、または目に見えるオーバースプレーの蓄積により排気流が遅くなった場合。
参考用のYoutubeリンクビデオは次のとおりです
https://youtube.com/shorts/B3tQHiFbkC8?feature=share
