| MOQ: | 1 |
| 価格: | USD8000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |

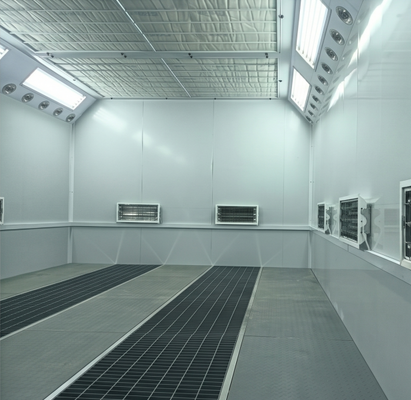

統合された赤外線硬化システムを備えたプレミアムダウンドラフトスプレー塗装ブース
製品概要
大量の自動車の再仕上げや精密な工業用塗装向けに設計された当社のプレミアム ダウンドラフト スプレー ペイント ブースは、高度な熱硬化技術と組み合わせて、超クリーンで塵のない環境を提供します。
このブースは、完全な下降気流構成と戦略的に配置された短波赤外線加熱モジュールを統合することにより、優れた光沢レベルを保証し、汚染を排除し、サイクル時間を短縮します。高級溶剤ベースのコーティングでも最新の水性塗料でも、このシステムはプロの車体工場や製造施設に比類のない信頼性、安全性、エネルギー効率を提供します。
主な機能と利点
1.高度なフルダウンドラフトエアフロー：空気は高密度の天井濾過媒体を通して均等に引き込まれ、頑丈な床格子を通して直接抽出されます。この上から下への層流により、過剰なスプレーが素早く排出され、浮遊粒子が濡れた塗装面から遠ざけられます。
2.加速短波赤外線硬化：高性能の壁掛け式石英赤外線加熱パネルを装備しています。従来の対流加熱とは異なり、短波赤外線エネルギーが塗料層に浸透して内側から外側まで硬化し、溶剤のトラップを防ぎ、表面の皮張りをなくし、乾燥時間を最大 50% 短縮します。
3.影のない高精度照明: 角度の付いた高ルクス天井照明器具と補助的な垂直壁照明モジュールが特徴です。高品質のガラスで覆われたエンクロージャは、明るく昼光のバランスの取れた照明を提供し、影を排除し、完璧なカラーマッチングと欠陥検査を保証します。
4.プレミアム断熱キャビン: 高密度の難燃性断熱材 (EPS/ロックウール) が充填された、頑丈なインターロック式ダブルスキン壁パネルで作られています。この設計により、優れた構造剛性、優れた騒音低減、ベーキング サイクル中の熱損失の最小限が保証されます。
5.大容量トリプルフィルター濾過システム：ハイロフトインテークプレフィルター、プレミアムサブ天井ファインフィルター（EU5/F5グレード）、排気前にオーバースプレーをキャッチするプログレッシブグラスファイバーフロアペイントストップフィルターが含まれており、厳しい環境排出基準に準拠しています。
6.人間工学に基づいたアクセスと高い視認性: メインエントランスには、大型の強化安全ガラスの覗き窓を備えた頑丈な三つ折りドアシステムが備えられています。クイックリリース圧力安全ロックを備えた専用のサイド人員ドアにより、オペレータは安全かつ簡単にアクセスできます。
技術仕様
| パラメータ | 仕様 |
| エアフロー設計タイプ | フル層流ダウンドラフト / セミダウンドラフト構成 |
| 硬化技術 | 壁掛け短波石英赤外線硬化パネル |
| 焼成・硬化温度 | 60°C – 80°C (完全に調整可能) |
| キャビン壁の構造 | 50mm / 75mm ダブルスキンプレコートスチールパネル |
| 絶縁コア材 | 高密度難燃性 EPS またはロックウールサンドイッチコア |
| 天井照明システム | 角度付き省エネ LED/蛍光灯器具 (高ルクス、昼光バランス) |
| 壁掛け照明システム | 影のない視認性を実現する凹型垂直側壁照明モジュール |
| メインインテーク濾過 | 高効率天井下メディア (F5 / EU5 グレード、防塵性 >98%) |
| 排気濾過 | 耐久性の高いプログレッシブグラスファイバーペイントストップ床格子フィルター |
| メインフロントドア | 強化ガラス観察窓を備えた 3 つ折り玄関ドア システム |
| 人事サービスドア | 圧力逃がし緊急ロックを備えた側面避難ドア 1 セット |
| 床グレーチング耐荷重 | 排気ピット上の頑丈な完全亜鉛メッキ鋼床格子 |
| 制御システムインターフェース | マイコン集中制御盤（照明、暖房、タイマー、温度） |
よくある質問 (FAQ)
Q1: ダウンドラフトシステムと赤外線硬化ランプを組み合わせる主な利点は何ですか?
A: この組み合わせは、完璧な仕上がりのための究極の環境を提供します。完全な下降気流により、空中の粉塵やオーバースプレーを継続的に床フィルターに直接引き込み、塗装作業から遠ざけます。一方、短波赤外線ランプは塗料を内側の層から外側に向かって硬化させます。これにより、「皮張り」（表面が最初に乾燥し、下に溶剤が閉じ込められること）を防ぎ、沸騰のリスクを最小限に抑え、従来の熱風対流ブースと比較して全体のベーキング時間を半分に短縮します。
Q2: 壁に取り付けられた赤外線加熱ゾーンは個別に制御できますか?
A: はい。統合された赤外線加熱システムは、メイン パネルから制御可能な複数の独立したゾーンに分割されています。小型パネル、スポット修理、またはバンパーのタッチアップの場合、オペレーターは必要な特定の加熱ゾーンのみをアクティブにすることができます。このターゲットを絞った硬化により、消費電力が大幅に削減され、運用コストが削減されます。
Q3: このスプレーブースは水性塗料システムと完全に互換性がありますか?
A: もちろんです。水性塗料は、水の障壁を効率的に破るために、正確で均一な空気の流れと制御された熱エネルギーを必要とします。きれいな高速層流下降気流と直接的な短波赤外線輻射熱の組み合わせにより、非常に迅速な水の蒸発と架橋が確実に行われ、溶剤ベースと水性の両方の塗装ラインで非常に効果的になります。
Q4: フィルターエレメントの推奨メンテナンススケジュールはどれくらいですか?
A: 最適な機内圧力と埃のないきれいな環境を維持するために、通常の動作条件では次の交換間隔をお勧めします。
1.プレフィルター（吸気）：100労働時間ごと。
2.天井細かいフィルター: 400 ～ 500 作業時間ごと。
3. フロアペイントストップフィルター (ガラスファイバー): 80 ～ 100 作業時間ごと、または目に見えるオーバースプレーの蓄積により排気流が遅くなった場合。
参考用のYoutubeリンクビデオは次のとおりです
https://youtube.com/shorts/B3tQHiFbkC8?feature=share
