| MOQ: | 1 |
| 価格: | USD8000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
スーパーベーク工業用塗装ブース（型式：KT-PQ-III-PLUS） |耐久性と防爆性
メタ説明: 大型商用車や大型産業部品向けに設計されています。 CoatTech スーパーベーク ペイント ブースは、IP65 防爆照明、高度な HVAC、およびデュアル加熱オプションを備えています。今すぐターンキー ソリューションを入手してください。
製品概要
CoatTech Superbake 工業用塗装ブース (モデル: KT-PQ-III-PLUS) は、大容量の工業用途向けに設計された、プレミアムな大規模表面仕上げソリューションです。 8000 × 5000 × 4500 mm の広大な内寸を持つこのブースは、大型商用車、大型航空宇宙部品、特大産業機械を収容できるように特別に設計されています。
KT-PQ-III-PLUS は、世界市場 (中東およびヨーロッパを含む) の厳しい安全基準および環境基準を満たすように設計されており、IP65 防爆照明、高効率 4 段階濾過システム、およびカスタマイズ可能な HVAC ユニットを統合しています。高性能の Riello ディーゼル バーナーが必要な場合でも、堅牢な電気加熱システムが必要な場合でも、このブースは迅速な硬化時間と完璧な仕上げを実現します。
主な機能と利点
最大限の安全性 (防爆設計): 専用の IP65 防爆 LED ライト ボックスと二重層シーリング ガスケットを装備し、リスクの高い産業環境でのコンプライアンスを確保します。
急速熱硬化: わずか 10 ～ 15 分でベーキング温度 (20℃ ～ 60℃) に達します。業界をリードする Riello G20 ディーゼル バーナー (200KW 304 ステンレス鋼熱交換器付き) または 72KW ステンレス鋼電気加熱システムのどちらかを選択してください。
インテリジェントなエアフロー管理: デュアル 7.5KW 外部ローター遠心吸気ファンと 11KW 排気ファンを搭載し、40,000 m3/h の大規模なエアフローを生成します。高精度の Belimo 電動ダンパーを備えており、スプレー モードとベーキング モード間のシームレスな移行を実現します。
耐久性の高い構造的完全性: 70mm の高強度 EPS 断熱壁パネルと強化されたフロント ドア フレーム (4400 × 4400 mm) で構成されており、継続的な重工業での使用に対応できます。
環境に優しい 4 段階濾過: EN 779 G3/F5 定格のフィルターと活性炭粒状フィルターを組み込んで、VOC、ベンゼン、キシレンを効果的に吸収し、クリーンな排気とオペレーターの安全な呼吸環境を確保します。
技術仕様
| パラメータ/コンポーネント | 仕様詳細 |
| 内寸 | 8000×5000×4500mm（長さ×幅×高さ） |

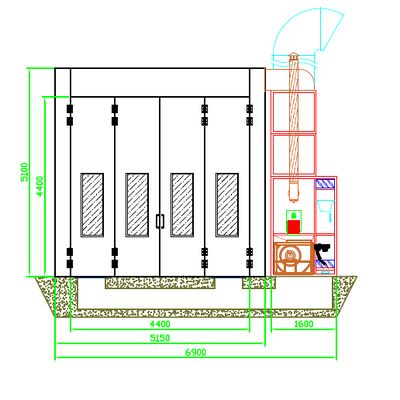

| 外寸 | 8135 × 6900 × 5100 mm (長さ × 幅 × 高さ) |
| 土木ピット・フロア | ブース中央に2つのピットが必要です。サイズ：760×6900mm、奥行き：800mm。 30x4 の平らなスチール格子で覆われ、耐荷重: 500 kg/m²。 |
| メインドア | 4400 × 4400 mm (幅 × 高さ); EPS コア材料が充填された角チューブ フレームを備えた板金曲げドア。強化ガラス製の観察窓を装備。構造強度が高く、開閉が簡単です。 |
| 人事/サービスドア | 800 × 2000 mm (幅 × 高さ);右前に1台。自動圧力解放ロックと強化ガラス観察窓を装備しています。 |
| 壁パネル | 高強度断熱EPS壁パネル。有効幅1150mm、総厚70mm。厚さ0.426 mmの両面にEPSコアを備えた白色鋼板。 |
| ルーフパネル | 高強度断熱EPSルーフパネル。有効幅1150mm、総厚50mm。厚さ0.426 mmの両面にEPSコアを備えた白色鋼板。 |
| 照明システム | 上部照明（2列）：22W管×10セット×4本＝40本。 サイド照明（2列）：22W管×10セット×4本＝40本。 塗装ブース専用のT8 LEDチューブ。 IP65防爆仕様のライトボックス。照度 ≥ 1000 ルクス。 |
| プレナム（静圧室） | 8000 × 5000 × 600 mm (長さ × 幅 × 高さ);角管支持金具。底部にはパウダーコーティングされた板金フィルターフレームと上部のフィルターサポートネットが付いています。 |
| キャビネットユニット | 角管溶接キャビネット、右側に配置されています。 |
| 吸気キャビネット（ベンチレーション） | 外部ローター型ダブルインレット遠心ファン 2 台。 モーターあたりの出力: 7.5 KW。 ファン型式：YDW-5.6M。 総風量: 40,000 m3/h。無負荷空気速度: 0.25 m/s。 吸気にはベリモ電動ダンパー、循環には空圧ダンパーを搭載。 |
| 排気キャビネット | ベルト駆動のダブルインレット遠心ファン 1 台。モーター出力: 11 KW。 ファン型式：TAE-710H。 総風量: 40,000 m3/h。 手動・電動調整可能な排気ダンパーを装備。 |
| 暖房システム: オプション 1 (ディーゼル) | Riello G20 ディーゼルバーナー。 304 ステンレス鋼 200 KW 熱交換器。 加熱せずにスプレーします。ベーキング：10〜15分で20℃から60℃まで加熱します。 |
| 暖房システム: オプション 2 (電気) | ステンレス鋼の電熱管。 304 ステンレス鋼チューブ (チューブあたり 3 KW、合計 24 チューブ、合計出力 72 KW)。 加熱せずにスプレーします。ベーキング：10〜15分で20℃から60℃まで加熱します。 |
| 濾過システム | 1. インテークプレフィルター: EN 779 クラス G3。 2. 天井フィルター (サブ高効率): フルデプス 3D 接着剤、EN 779 クラス F5。 3. グラスファイバーペイントストップフィルター: ピットに 1 層目、排気キャビネットの底に 2 層目。風上側は緑、風下側は白 (EN 779 クラス G3)。 4.活性炭粒状フィルター：排気ガス中のベンゼン、キシレンを吸収します。 |
| 制御システム | コントロールパネル: 標準リレーとコントロールボタン。 機能：スプレー、ベーキング、ベーキング時間設定、照明スイッチ、故障警報、電源、非常停止スイッチ、圧力計。 （注：制御ボックスは非防爆です。照明には防爆配線、防爆フレキシブルコンジット、防爆制御ボックスを使用しています。） |
| ダクトシステム | ストレート排気ダクト（1000×1000×1000mm）4本、90°エルボ1本、45°エルボ1本が付属します。 |
| 圧縮空気パイプライン | DN20 ステンレス鋼圧縮空気パイプライン 1 セット、左右両側に 1 つのクイック コネクタが装備されています。 |
| 総電力要件 | 33 KW (ディーゼル暖房を使用する場合) / 80 KW (電気暖房を使用する場合)。 |
| 付属書類 | 整備書、回路図、適合証明書、梱包リスト、3D機器図。 |
| 保証と備考 | 1. 2 年間の保証。サプライヤーは、保証期間中の機器の品質問題に対して無料のサービスを提供します。 2. 消耗品（点灯管、フィルター）および人為的損害は対象外となります。 |
KT-PQ-III-PLUS は、広い設置面積と高い耐荷重により、次の用途に最適なスプレー アンド ベーク ソリューションになります。
商用輸送: バス、大型トラック、トレーラー。
建設機械およびエンジニアリング機械: 掘削機、クレーン、トラクター。
工業製造: 大型構造用鋼部品、風力タービン部品、石油・ガス機器。
EPC プロジェクト: 海外の製造拠点向けのターンキー設備の設置。
カスタム ソリューションが必要ですか?
すべての産業施設はユニークです。当社のエンジニアリング チームは、地域の気候や特定のプロジェクト要件に合わせて、寸法、電圧 (例: 380V/50Hz/3 相) をカスタマイズできます。
