| MOQ: | 1 |
| 価格: | USD8000-USD12000/SET |
| 標準梱包: | 通常のフィルムとカートン付き |
| 配達期間: | 預金の15日後 |
| 支払方法: | T/T |
| 供給能力: | 30セット/月 |
紹介最近,サウジアラビアの著名なリセラーである Nal Gulf Machine Tools と提携しました.専門の大型塗料室の設計と製造プロジェクトでは,産業用トランスフォーマーの大量とクライアントの特殊な施設の制約に対応するためのユニークなアプローチが必要でした.
難題: 重い 作業 を 処理 する産業用トランスフォーマーをコーティングするのは ロジスティカルな課題です標準的な横入り塗料室にこれらの作業部位を操作することは非常に非効率で,時には不可能です顧客は トランスフォーマーを動かすために 既存のヘアヘッドクレーンシステムに頼っていましたクレーンの作業を妨げるものや 工場の作業流程を完全に改造する必要のない 高性能の塗装環境が必要でした.

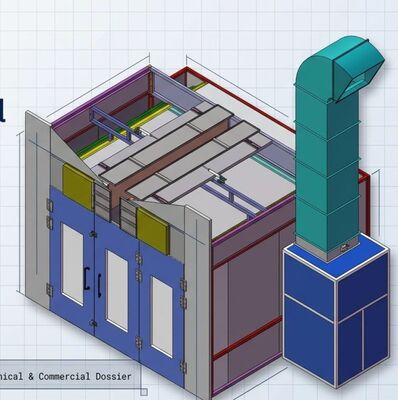

コートテックのソリューション: 精密なトップオープンデザインこの要求を満たすために,我々のエンジニアチームは, オーダーメイドに構築された上から開いた塗料ブースこの革新的な構成により,重いトランスフォーマーが安全で正確にクライアントの既存のヘアヘッドクレーンを使用して直接作業場に降ろされます.
作業 部品 が 設置 さ れ た とき に,屋根 の 特殊 な メカニズムは 確実に 閉ざさ れ,工業 塗装 と 通気 の 最高 の 基準 に 準拠 し て いる 隔離 さ れ た 制御 さ れ た 環境 を 作り出す.
プロジェクト の 主要 な 点
1クレーンのシームレスな統合: 屋根の積載設計により,複雑な床レベルの操縦の必要性が完全になくなり,積載と卸載時間が劇的に短縮されます.
2大規模な容量: 広大な内部寸法で設計され,特に大型の工業トランスフォーマーを収容するために設計されています.
3優れた空気の流れ管理:ブースはオーバースプレーと排気ガスを最適に捕獲し,操作者にとって安全で清潔な環境を維持しながら,欠陥のない仕上げを保証します.
4設備の最適化: 既存のヘッドリフティング機器に適応することで,費用のかかる構造的改修を必要とせずにクライアントの運用用床面積を最大化しました.
技術仕様:
| トップオープントランスフォーマースプレーブースの技術仕様 | |
| モデル: オーダーメイド トップオープンスプレーブース (ジブクレーン操作に適した) | |
| コンポーネント/パラメータ | 詳細な仕様 |
| 内部次元 | 4400 × 3700 × 3500 mm (L × W × H) |
| 外部 寸法 | 4520 × 5300 × 4500 mm (L × W × H) |
| 下向きの排気孔 | 中央穴設計.寸法: 4000 × 3000 mm,深さ: 800 mm.四角管枠で支えられる.平鉄の重用グリッド30 × 4 mmで覆われている.負荷容量: 500 KG/m2. |
| 主入り口/出口ドア | ドライブスルー設計 (前後). ドアの開口: 3000 × 3200 mm (W × H). 折りたたむ型ドアは,四角管のフレームワークと彩色鋼板コーティング. PUコア隔熱.特徴 四角質の冷たいガラス観測窓と中央パネルの機械圧力ロックパーソナルアクセスドアとして使用できます |
| 壁パネル | 高強度で組み立てられたもの 岩毛 隔熱パネル.実効幅:1150mm,総厚さ:50mm.内外皮は0.426mmの白色の鋼板で,岩毛コアです. |
| 屋根 / トップパネル | 高強度で組み立てられたもの 岩毛 隔熱パネル.実効幅:1150mm,総厚さ:50mm.内外皮は0.426mmの白色の鋼板で,岩毛コアです. |
| 照明システム | 上部照明: 2列 (4セット × 4本のチューブ = 18Wのチューブ16個) |
| サイドライト: 2列 (4セット × 4本のチューブ = 18Wのチューブ16個) | |
| 専用T8LEDチューブを使用します. IP65 防爆 照明装置 総照明: ≥ 1000 LUX | |
| 総会 | 尺寸: 4400 × 3700 × 500 mm (L × W × H). 四角管の支架で支えられる.下部にはシートメタルで折りたたまれた粉末で覆われたフィルターフレームと上部にはサポートネットがある. |
| トップオープニングデザイン | 屋根は,ジブクレーンチェーン/リフト通路のために設計された500mmの広い全長アクセススロットがあります. パンネマティックダムパー 両側 (通常開いて,塗装開始時に自動的に閉まり,密封と負圧を確保する) |
| (ジブクレーンのために) | |
| キャビネット・ユニット | 溶接した四角管構造,横部配置. |
| 供給空気ユニット | 2つの入口式遠心扇風機 (ベルト駆動式) の1セットを装備する. 防爆モーター パワー: 5.5 KW ファンモデル: TAE-500H 総空気容量: 20,000 m3/h (約11,770 CFM) 旋回ハンドル手動調整ダムパー搭載 |
| 排気気装置 | 2つの入口式遠心扇風機 (ベルト駆動式) の1セットを装備する. 防爆モーター パワー: 7.5 KW ファンモデル: TAE-450H 総気体積: 20,000 m3/h (約11,770 CFM) 排気気旋回ハンドル手動調整ダムパー搭載 |
| フィルタリングシステム | 1主要供給空気フィルター: EN 779 クラスG3 |
| 2低効率の天井フィルター: 全深度3D接着剤で覆い,EN 779クラスF5 | |
| 3塗料ストップ ガラスファイバーフィルター: 床穴と排気キャビネットの底の両方に設置する.緑色入気側,白色出気側; EN 779 G3クラス. | |
| 4活性炭フィルター: 特殊にVOC (ベンゼン,キシレンなど) を吸収して外部煙の排出をゼロにするための粒状活性炭. | |
| 電気制御システム | 制御パネルは,従来のリレーとプッシュボタンを含む.塗装/照明スイッチ,故障指示器&アラーム,主電源スイッチ,緊急停止ボタン,圧力計 (マノメーター) を含む. |
| 導管システム | 700 × 700 × 1000 mm の排気管の3つのセクション,90°の肘の1つ,45°の肘の1つを含む. |
| 総電力容量 | 14 KW |
| 付属する文書 | メンテナンスのマニュアル,電気配線図,適合証明書,梱包リスト,3Dレイアウト図 |
| 注記と保証 | 1. 機器の保証期間は1年です. この期間中,品質上の問題に対してサプライヤーは無料のサービスを提供します. 保証期間が満了した後,有料のサービスは利用できます. |
| 2消耗品 (照明管,フィルター) と人為的な損傷は保証から除外されます. | |
今日 に 連絡 する重型機器のコーティングプロセスを最適化する準備はできましたか?
連絡先ティム,海外マーケティング&販売マネージャー, あなたのカスタムスプレーブースの要件を議論し,技術的な相談を確保します.
