| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | Bブース13 |
| 最小注文数量: | 1 |
| 価格: | USD5000-USD10000/SET |
| パッケージの詳細: | 通常のフィルムとカートン付き |
| 受渡し時間: | 預金の15日後 |
| 支払条件: | T/T |
| 供給の能力: | 30set/month |
| 電源：: | 380V/50Hz/3phまたはその他のオプション | エネルギーの使用：: | ディーゼル、ガス、蒸気、電気、またはその他のオプション |
|---|---|---|---|
| メインドア：: | 折りたたみスタイルまたは電動ローリングスタイル | 応用：: | バス/トラックまたはその他の金属製品 |
| エネルギー源：: | 水、電気、ガス | コーティング: | 10-50um |
| 騒音レベル: | ≤80dB | 材料: | 鋼鉄 |
| 使用法: | 自動車塗装,家具塗装,工業塗装 | 暖房システム: | リエロブランドのバーナー |
| ハイライト: | ディーゼル自動車の暖房用スプレーブース,自動車用標準塗料オーブン,大型自動車塗装ブース |
||

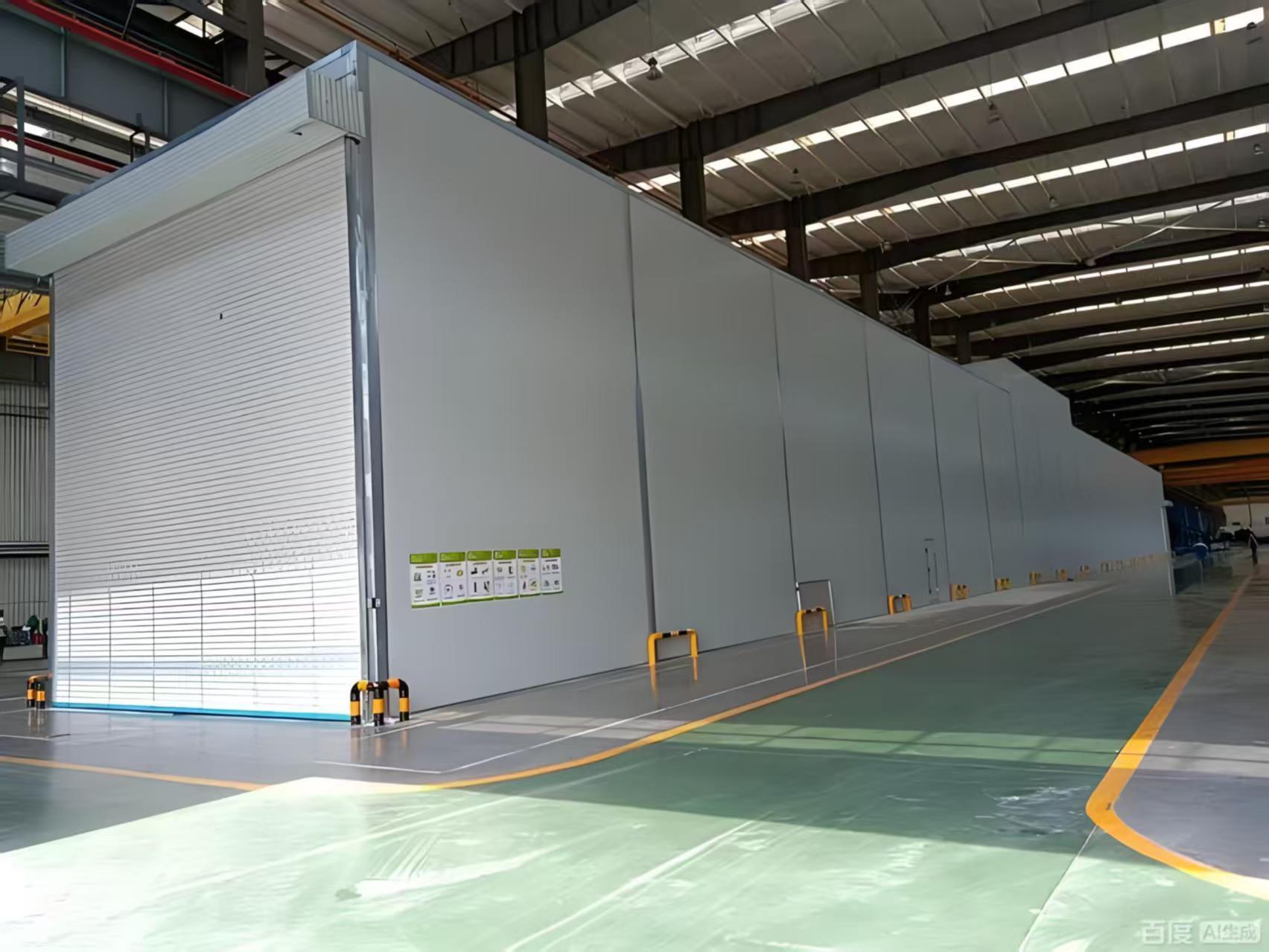

標準ディーゼル自動車暖房システム 自動車塗装用ペイントオーブンスプレーブース
|
中から 寸法 |
15000 × 5000 × 5000 mm (L × W × H) |
|
外部 寸法 |
15130 × 6890 × 5600 mm (L×W×H) |
| 地下室 | 床の両側には2列の30x4平鉄 + 円8の扭曲鋼床グリル (24個) があります (オプションのサイド壁排気) |
| 玄関 | 扉のサイズ: 4000 × 4600mm (W × H),シート金属の折りたたみのドア,4つのドア葉,四角型硬化ガラス窓,詰め物:EPS. (詰め物は調整できます.ゲートには電動ローリングシャッターが装備できます) |
| 動作するドア |
2セット,作業ドアサイズ: 800×2000mm (W×H), 圧力ロックとガラスの観測窓 |
| 壁パネル |
EPS壁パネル 効果幅1150mm 総厚さ70mm 色の鋼板厚さ:0.426mm,白色,両側から鋼の縁が密封されている. (岩毛,PUオプション) |
| 屋根 |
EPS壁パネル,有効幅1150mm,総厚さ50mm, 色の鋼板厚さ:0.426mm,白色,両側から鋼の縁が密封されている. (岩毛,PUオプション) |
| 照明 |
上部照明:20組 × 4個 = 80個 18Wランプ 腰照明:22グループ × 4個 = 88個 18Wのランプチューブ,LED ランプチューブ,爆発防止のライトボックス 照明 ≥1000Lux |
|
航空部隊 設置 |
側から空気入り口,後ろから排気口,四角管 溶接 + アルミのティーフレーム,白い塗料,高強度機械製 20mm厚の岩毛板マスク |
|
メイクアップ 空気ユニット (2グループ) |
各グループには,2つの外向きのローター・ダブル・インプット・セントリフューガル・ファンが装備されており,単一のモーターの電力:7.5KW;総流量:40000m3/h,無負荷の風速:0.25m/s;空気供給気圧調節ダムパー,サイクルの開始 パネマティックダムパー. |
|
疲れた 空気ユニット (2グループ) |
各グループには1つのダブルインプット遠心扇,ポリー駆動,単機電源:11KW,総流量4000m3/h,無負荷風速0.25m/s,排気手動調整ダムパーが装備されている. |
|
暖房 システム (2セット) |
各グループにはリエロ RG5S ディーゼルバーナーが装備されています. 最大熱出力は26,000KW. 304型ステンレス鋼の熱交換炉を備えている. 温度上昇塗装:20°C (0°Cから20°Cの噴霧状態); 焼却塗装:10-15分 (20°Cから60°C) 塗料状態(天然ガス暖房,電気暖房 管式暖房と赤外線調理ランプの暖房が選択できます) |
|
フィルタリング システム |
1 空気供給原フィルター綿: EN 779レベル:G3 2 低高効率の過濾:全深度三次元ビスコース; EN799レベル: F5 3 ガラス繊維の塗料耐性のある綿毛布のフィルタリング: EN 779 レベル: G3 4活性炭粒子の過濾:排気ガス中のベンゼンとキシレンを吸収 |
| 電子制御システム | 噴霧塗装,加熱噴霧塗装,焼き塗料,乾燥時間設定,照明スイッチ,故障指示灯,温度コントローラ,電源スイッチ,緊急停止スイッチ,タイマー,温度制限器圧力計,圧力アラーム |
|
パイプライン システム
|
各空気供給装置は,1000 × 10 00 × 1000mmの直径空気管の4つの部分,1つの1000 × 10 00mmの90°肘の1つの部分,1つの1000 × 10 00mmの45°肘の1つの部分が装備されている. |
| 総力 | 56KW |
大型の自動車噴霧室は,最高級の技術仕様で多様なニーズを満たすために設計されています
内部寸法は6900 × 3900 × 2650 mm (L × W × H),(カスタマイズ可能)
外側の尺度は7000 × 5350 × 3400 mm (L × W × H). (カスタマイズ可能) 頑丈な地下室
円形管と床格子で支えられ,全体的な負荷を担う
容量は2.4Tで 必要に応じて調整できます
主門は3000×2600mm (W×H) で,三枚の葉で,正方形のガラスの窓とEPSの詰め物があります.
800×2000mm (W×H) の追加的な作業ドアには圧力ロックと観察窓が含まれています.
スタンドのEPS壁パネルと電磁シート屋根は,可用材料で堅牢な保温を提供します.
32の上部と16の腰部LEDランプで1000Lux以上の照明を供給します.
リエロ RG5S 燃焼器で最適な加熱を可能にします. 総合的な過濾システムは
電子制御システムは正確な操作制御を提供します.
必要な電力は17kWです (カスタマイズ可能)
