| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | Bブース13 |
| 最小注文数量: | 1 |
| 価格: | USD5000-USD10000/SET |
| パッケージの詳細: | 通常のフィルムとカートン付き |
| 受渡し時間: | 預金の15日後 |
| 支払条件: | T/T |
| 供給の能力: | 30set/month |
| 電源：: | 380V/50Hz/3phまたはその他のオプション | エネルギーの使用：: | ディーゼル、ガス、蒸気、電気、またはその他のオプション |
|---|---|---|---|
| メインドア：: | 折りたたみスタイルまたは電動ローリングスタイル | 応用：: | バス/トラックまたはその他の金属製品 |
| エネルギー源：: | 水、電気、ガス | コーティング: | 10-50um |
| 騒音レベル: | ≤80dB | 材料: | 鋼鉄 |
| 使用法: | 自動車塗装,家具塗装,工業塗装 | 暖房システム: | リエロブランドのバーナー |
| ハイライト: | ディーゼルスプレー塗料用フィルター,電気スプレー塗装用キャビネット,大型の屋根スプレーブース |
||

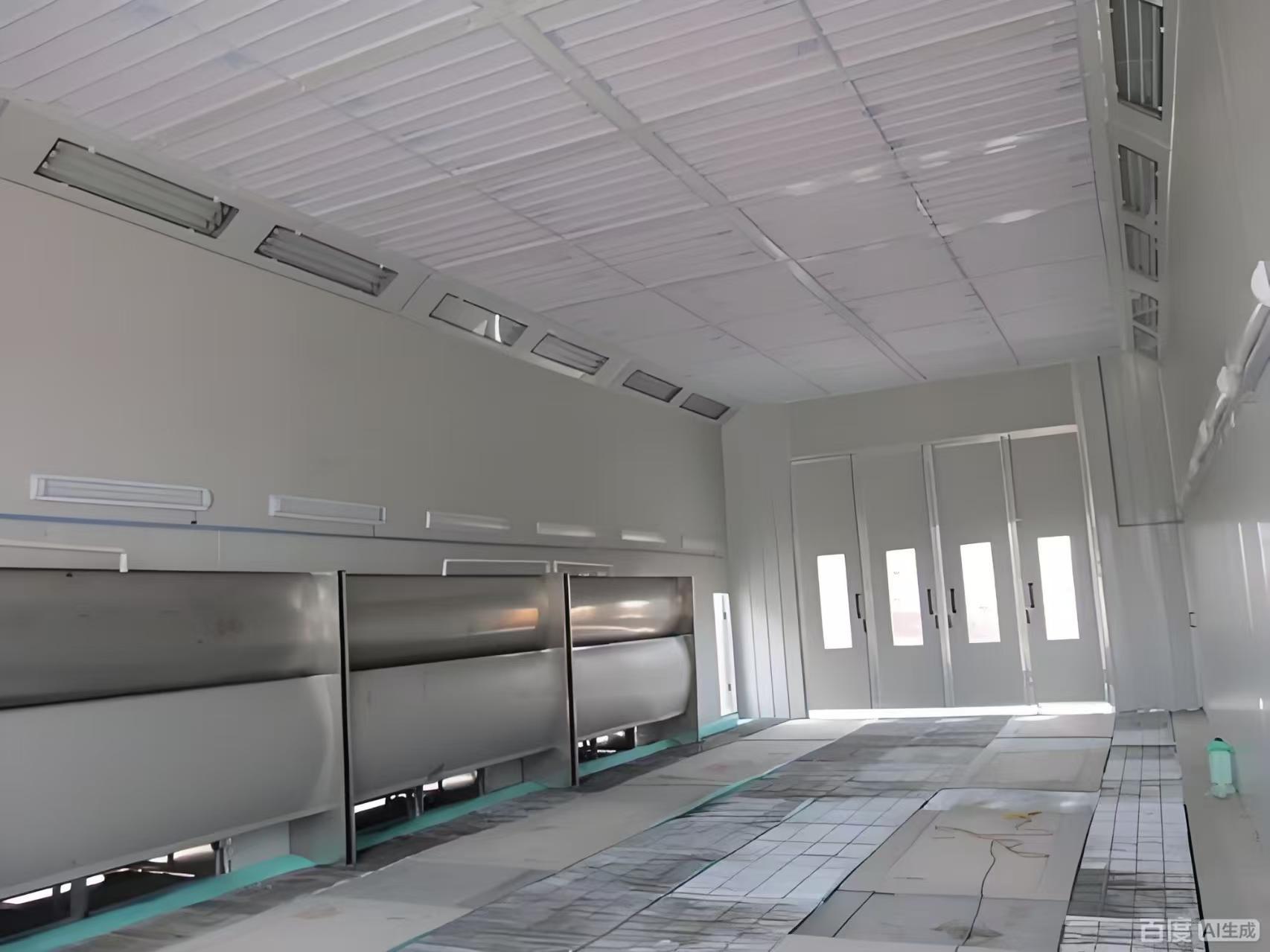

ディーゼルガス蒸気電気スプレーペイントブース、グラウンドおよびルーフフィルター、ペイントキャビネット
|
内部 寸法 |
15000 × 5000 × 5000 mm（L × W × H） |
|
外部 寸法 |
15130 × 6890 × 5600 mm（L×W×H） |
| 地下室 | 地面の両側に30x4フラットアイアン+ ⌀8ツイストスチールフロアグリル（24個）が2列あります（オプションの側壁排気） |
| 正面玄関 | ドアサイズ：4000 × 4600mm（W×H）、板金曲げドア、4つのドアリーフ、正方形の強化ガラス窓、充填：EPS。（充填は調整可能で、ゲートには電動ローリングシャッターを装備できます） |
| 作業ドア |
2セット、作業ドアサイズ：800×2000mm（W×H）、装備 圧力ロックとガラス観察窓 |
| 壁パネル |
EPS壁パネル、有効幅1150mm、総厚70mm、 カラースチールプレートの厚さ：0.426mm、白、両側にスチールエッジが密閉されています。（ロックウール、PUオプション） |
| 屋根 |
EPS壁パネル、有効幅1150mm、総厚50mm、 カラースチールプレートの厚さ：0.426mm、白、両側にスチールエッジが密閉されています。（ロックウール、PUオプション） |
| 照明 |
トップ照明：20グループ×4個= 80個18Wランプ ウエスト照明：22グループ×4個= 88個18Wランプチューブ、LED ランプチューブ、防爆ライトボックス 照明≥1000Lux |
|
エアユニット 設置 |
側面からの吸気、背面からの排気、角管 溶接+アルミニウムティーフレーム、白色塗料、高強度機械製20mm厚ロックウールボードマスク |
|
メイクアップ エアユニット （2グループ） |
各グループには、2つの外部ローターダブルインレット遠心ファン、シングルモーター出力：7.5KWが装備されています。総流量：40000m3 / h、無負荷風速：0.25m / s;空気供給空気圧調整ダンパー、サイクル開始空気圧ダンパー。 |
|
排気 エアユニット （2グループ） |
各グループには、1つのダブルインレット遠心ファン、プーリードライブ、シングルモーター出力：11KWが装備されています。総流量：4000m3 / h、無負荷風速：0.25m / s;排気手動調整ダンパー。 |
|
加熱 システム （2セット） |
各グループには、Riello RG5Sディーゼルバーナーが装備されています。 最大熱出力26,000KW; 304ステンレス鋼熱交換炉を装備;温度上昇塗装：20°C（0°Cから20°Cまでスプレー状態）;ベーキングペイント：10〜15分（20°から60ºС）ペイント状態。（天然ガス暖房、電気暖房 チューブ暖房、赤外線ベーキングランプ暖房を選択できます） |
|
ろ過 システム |
1空気供給一次フィルターコットン：EN 779レベル：G3 2サブ高効率ろ過：全深さ三次元ビスコース; EN799レベル：F5、 3グラスファイバーペイント抵抗コットンブランケットろ過：EN 779レベル：G3; 4. 活性炭粒子ろ過：排気ガス中のベンゼンとキシレンを吸着 |
| 電子制御システム | スプレー塗装、加熱スプレー塗装、ベーキングペイント、乾燥時間設定、照明スイッチ、故障インジケーターライト、温度コントローラー、電源スイッチ、非常停止スイッチ、タイマー、温度リミッター、電流計、電圧計、圧力計、圧力アラーム |
|
パイプライン システム
|
各グループの空気供給と排気には、10 00 x 10 00 x 1000mmのストレートエアダクトが4つ、10 00 x 10 00mmの90°エルボが1つ、10 00 x 10 00mmの45°エルボが1つ装備されています。 |
| 総電力 | 56KW |
大型自動車スプレーブースは、多様なニーズに対応するために、一流の技術仕様と
適応可能な機能を備えて設計されています。内部寸法は6900 × 3900 × 2650 mm（L × W × H）（カスタマイズ可能）です。
一方、外部は7000 × 5350 × 3400 mm（L × W × H）です。（カスタマイズ可能）頑丈な地下室
は、正方形のチューブとフロアグリルで支えられた亜鉛メッキシート曲げホーディングを備え、全体的な耐荷重性を確保しています。
2.4Tの容量は、必要に応じて調整可能です。
メイン正面玄関（3000 × 2600mm（W×H））には、正方形の強化ガラス窓とEPS充填材を備えた3つのリーフがあります。
追加の作業ドア（サイズ800×2000mm（W×H））には、圧力ロックと観察窓が含まれています。
ブースのEPS壁パネルと亜鉛メッキシート屋根は、オプションの材料を利用して、堅牢な断熱性を提供します。
照明システムは、32個のトップLEDランプと16個のウエストLEDランプで1000Lux以上を提供します。エアユニットは効率的に管理します
Riello RG5Sバーナーによる吸気と排気、最適な加熱。包括的なろ過システムにより、
クリーンな作業環境、電子制御システムは正確な操作制御を提供します。総電力
要件は17kWです。（カスタマイズ可能）
