| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | Bブース-A7 |
| 最小注文数量: | 1 |
| 価格: | USD5000-USD10000/SET |
| パッケージの詳細: | 普通のフィルムと紙箱で |
| 受渡し時間: | 沈殿物の後の15日 |
| 支払条件: | T/T |
| 供給の能力: | 30SET/MONTH |
| 名前: | 耐久性の高い工業用スプレー | 電源：: | 380V/50Hz/3phまたはその他のオプション |
|---|---|---|---|
| エネルギーの使用：: | ディーゼル、ガス、蒸気、電気、またはその他のオプション | メインドア：: | 折りたたみスタイルまたは電動ローリングスタイル |
| モーター：: | 中国のブランドまたはインポートブランド | 制御システム：: | スイッチスタイルまたはPLCタッチスクリーンコントロール |
| 壁：: | メタルシェルド、EPS、オプション用のPUのロックウール | 色：: | 白またはその他のオプション |
| 応用：: | バス/トラックまたはその他の金属製品 | エネルギー源：: | 水、電気、ガス |
| コーティング: | 10～25μm | 二面性：: | 必要に応じて |
| 騒音レベル: | ≤80dB | サイズ: | 大きい |
| 材料: | 鋼鉄 | 使用法: | 自動車塗装,家具塗装,工業塗装 |
| 色: | 白 | フィルターシステム: | 天井フィルター,ガラス繊維フィルター,活性炭フィルター |
| ドアの種類: | ロールアップドア/カスタマイズ | 製品タイプ: | スプレー・ブース |
| 点灯: | 導かれた | 暖房システム: | リエロブランドのバーナー |
| 気流: | 25000m³/h | 制御システム: | plcのコントロール パネル |
| 力: | 18.5KW/カスタマイズ | 電圧: | 3*380V 1*220V |
| ハイライト: | バスの内面塗料亭,白い室内塗装用ブース,バスの大きなサイズのスプレーブース |
||

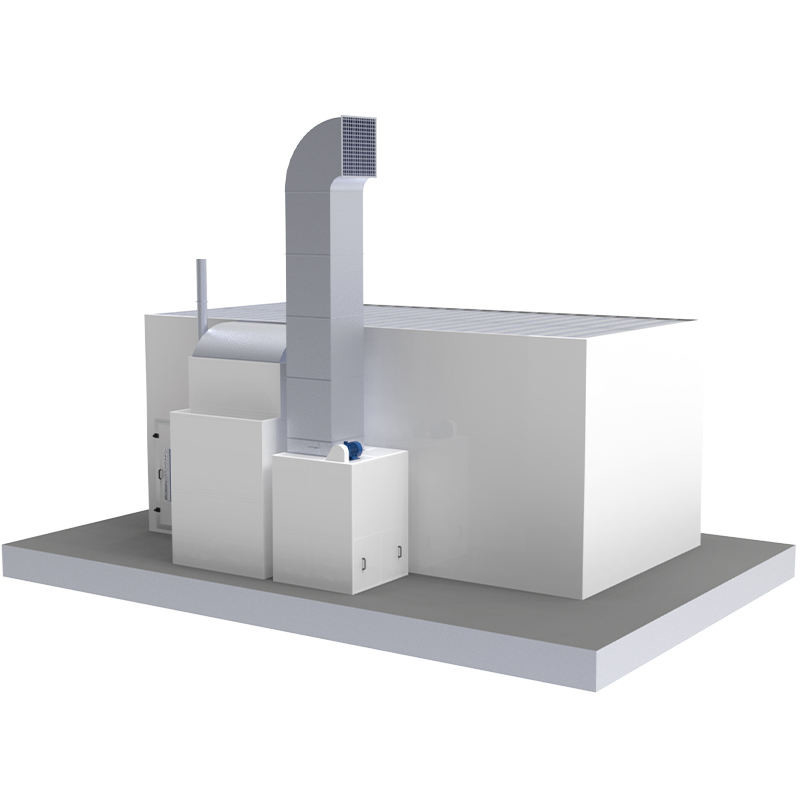

スクエア・ユービーのスプレー・ブースへのエア・ユニットの設置のための四角管の溶接とアルミ・フレーム
噴霧室の空気装置は,側面から空気入口と後方から排気,利用
四角管の溶接と白色塗料と高強度機械製20mmのアルミのティーフレーム
厚い岩毛板のマスク このデザインは効率的な空気流管理を保証し,清潔な空気を維持します
頑丈な空気ユニットの設置は,最適な操作をサポートします.
塗装の質を向上させるのです
1. キャビンの構造と寸法
| 仕様 | 詳細 |
| 内部作業領域 | 15100 (L) × 6,000 (W) × 6,000 (H) mm |
| 外部 の 足跡 | 15,230 (L) × 6,990 (W) × 6,600 (H) mm |
| 壁 の 建設 | 70mm EPSサンドウィッチパネル (白色) 双皮0.426mm鋼 舌と溝の組み立て |
| 屋根 の 建設 | 50mm EPS パネル 鋼筋皮革 |
| 床 / ベース | 2列の配置 30x4 の重用フラットバー + 8mm の扭曲鋼格子 地面からの抽出 |
2アクセス・エントリー・システム
| 入力タイプ | 構成 |
| 主入り口 | 4つ折りたたみの金属板ドア (4,000 W × 4,600 H mm); 硬化ガラスビューポート; EPSコア.(オプション:電動ローラーシャッター) |
| パーソナルドア | 2 ユニット (800 W × 2,000 H mm); 安全圧力ロックと観測ガラスが装備されています. |
3換気と空気流の配置
| システム | モーターとパフォーマンス |
| 吸入組 |
ファン:4x ダブル・インプット・セントリフューガル (外部ローター) パワー:2つのグループ (合計4扇風機) モーター1台あたり7.5 kW 空気体積:40,000 m3/h 流量制御パネウマティックダムパー |
| エクストラクション組 |
ファン:2x ベルト駆動遠心機 パワー:モーター1台あたり11 kW 空気体積:4,000 m3/h (名目) 流量制御マニュアルダムパー |
| 配管キット | ストレート・ダクト (4x),90°エルボウ (1x),45°エルボウ (1x) をグループごとに含む. |
4熱処理と熱処理
| 構成要素 | 仕様 |
| 燃焼装置 | 2x リエロ RG5S (ディーゼル製) |
| 熱交換器 | 高効率 SUS304 ステンレス |
| 熱容量 | 最大出力: 26,000 kW |
| パフォーマンス |
噴霧:20°C 温度上昇 調理:60°C ターゲット (10~15分ランプアップ) |
5フィルタリング階層
| ステージ | フィルターメディア | スタンダード |
| 入力 (前フィルター) | 原産ポケット綿 | EN 779 / G3 |
| 上限 (罰金) | フルディープ・ヴィスコース 高効率メディア | EN 779 / F5 |
| 床 (拘束機) | ガラス繊維の塗料止めマット | EN 779 / G3 |
| 排気ガス (化学物質) | 活性炭粒 | VOC/臭いの除去 |
6電気と照明
| 特徴 | 詳細 |
| 総電源負荷 | 56 kW |
| 天井照明 | 20 固定装置 (それぞれ4本のチューブ) = 80本のチューブ |
| サイド・ウォールライト | 22 固定装置 (それぞれ4本のチューブ) = 88本のチューブ |
| 光の強度 | ≥1000ルックス |
| コントロールパネル | 機能: モードスイッチ (スプレー/ベーキング),温度制御,タイマー,緊急停止,圧力アラーム,故障指示器 |

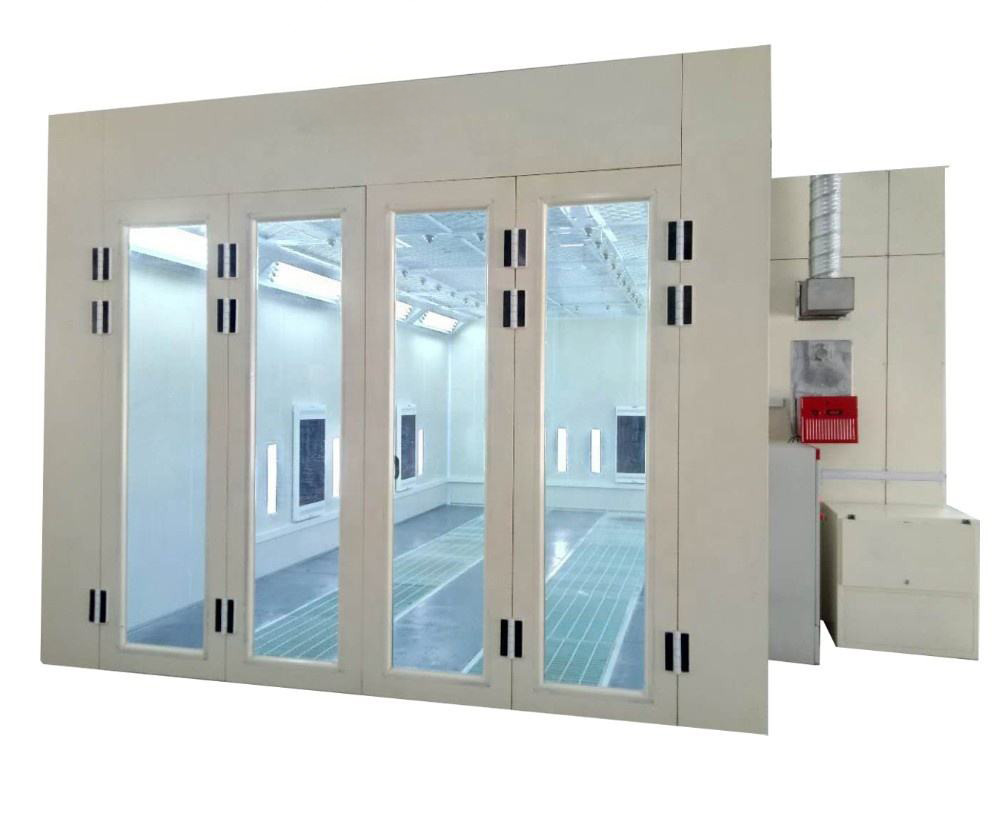

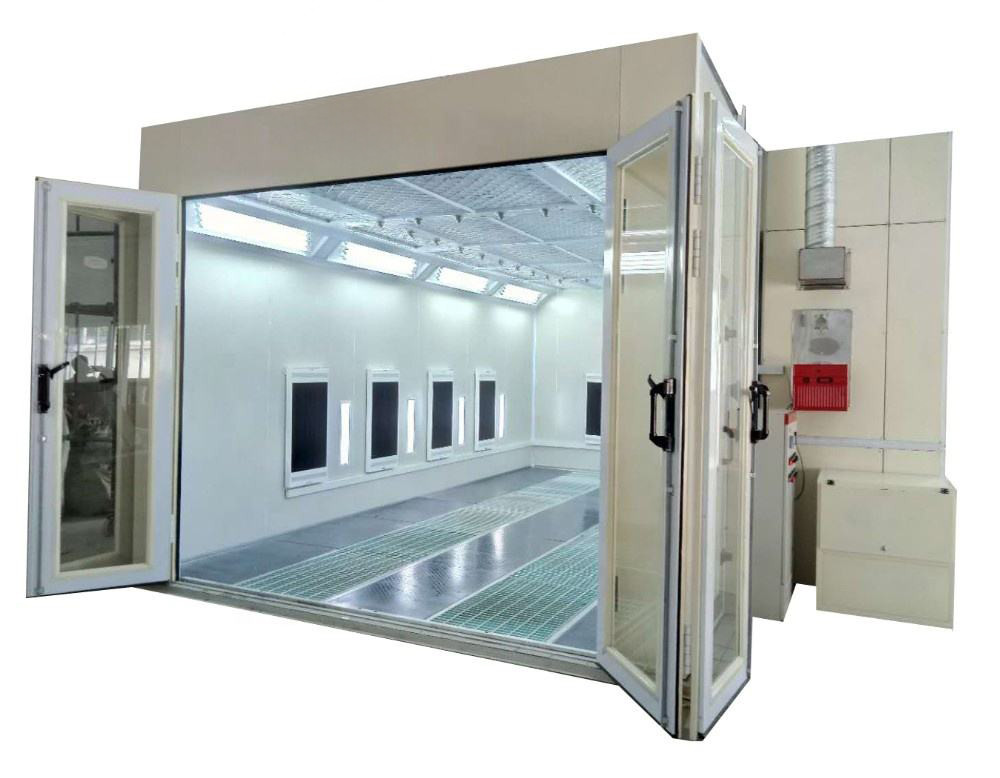

大型の自動車噴霧室は,最高級の技術仕様で多様なニーズを満たすために設計されています
内部寸法は6900 × 3900 × 2650 mm (L × W × H),(カスタマイズ可能)
外側の尺度は7000 × 5350 × 3400 mm (L × W × H). (カスタマイズ可能) 頑丈な地下室
円形管と床格子で支えられ,全体的な負荷を担う
容量は2.4Tで 必要に応じて調整できます

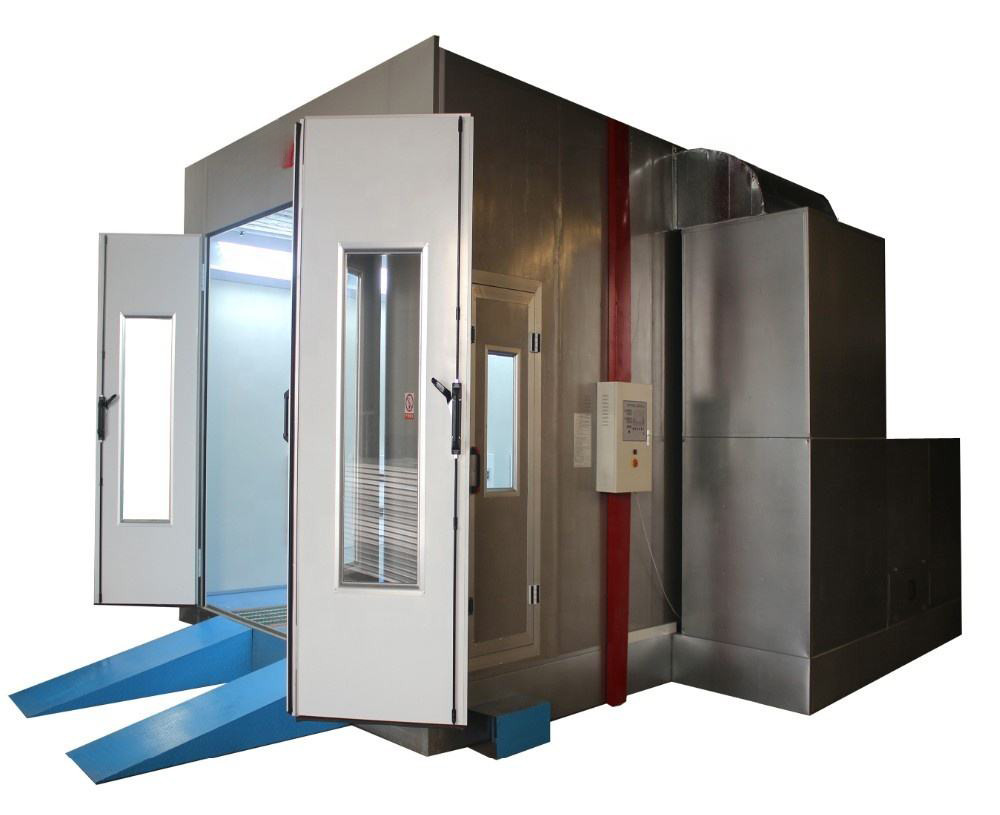

主門は3000×2600mm (W×H) で,三枚の葉で,正方形のガラスの窓とEPSの詰め物があります.
800×2000mm (W×H) の追加的な作業ドアには圧力ロックと観察窓が含まれています.
スタンドのEPS壁パネルと電磁シート屋根は,可用材料で堅牢な隔熱を提供します.
32の上部と16の腰部LEDランプで1000Lux以上の照明を供給します.
リエロ RG5S 燃焼器で最適な加熱を可能にします.
電子制御システムにより正確な操作制御が可能です.
必要な電力は17kWです (カスタマイズ可能)
