| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CoatTech |
| 証明: | CE |
| モデル番号: | Bブース-A5 |
| 最小注文数量: | 1 |
| 価格: | USD5000-USD10000/SET |
| パッケージの詳細: | 普通のフィルムと紙箱で |
| 受渡し時間: | 沈殿物の後の15日 |
| 支払条件: | T/T |
| 供給の能力: | 30SET/MONTH |
| 名前: | 大型スプレーブース | 電源：: | 380V/50Hz/3phまたはその他のオプション |
|---|---|---|---|
| エネルギーの使用：: | ディーゼル、ガス、蒸気、電気、またはその他のオプション | メインドア：: | 折りたたみスタイルまたは電動ローリングスタイル |
| モーター：: | 中国のブランドまたはインポートブランド | 制御システム：: | スイッチスタイルまたはPLCタッチスクリーンコントロール |
| 壁：: | メタルシェルド、EPS、オプション用のPUのロックウール | 色：: | 白またはその他のオプション |
| 応用：: | バス/トラックまたはその他の金属製品 | エネルギー源：: | 水、電気、ガス |
| コーティング: | 10-50um | 二面性：: | 必要に応じて |
| 騒音レベル: | ≤80dB | サイズ: | 大きい |
| 材料: | 鋼鉄 | 使用法: | 自動車塗装,家具塗装,工業塗装 |
| 色: | ホワイト/カスタマイズ | フィルターシステム: | 天井フィルター,ガラス繊維フィルター,活性炭フィルター |
| ドアの種類: | ロールアップドア/カスタマイズ | 製品タイプ: | スプレー・ブース |
| 点灯: | 導かれた | 暖房システム: | ガスバーナー/ディーゼルバーナー |
| 気流: | 25000m³/h | 制御システム: | plcのコントロール パネル |
| 力: | 18.5KW/カスタマイズ | 電圧: | 3*380V 1*220V |
| ハイライト: | 工業用室内塗装用,工業用大型スプレーブース,バスの内面塗料亭 |
||

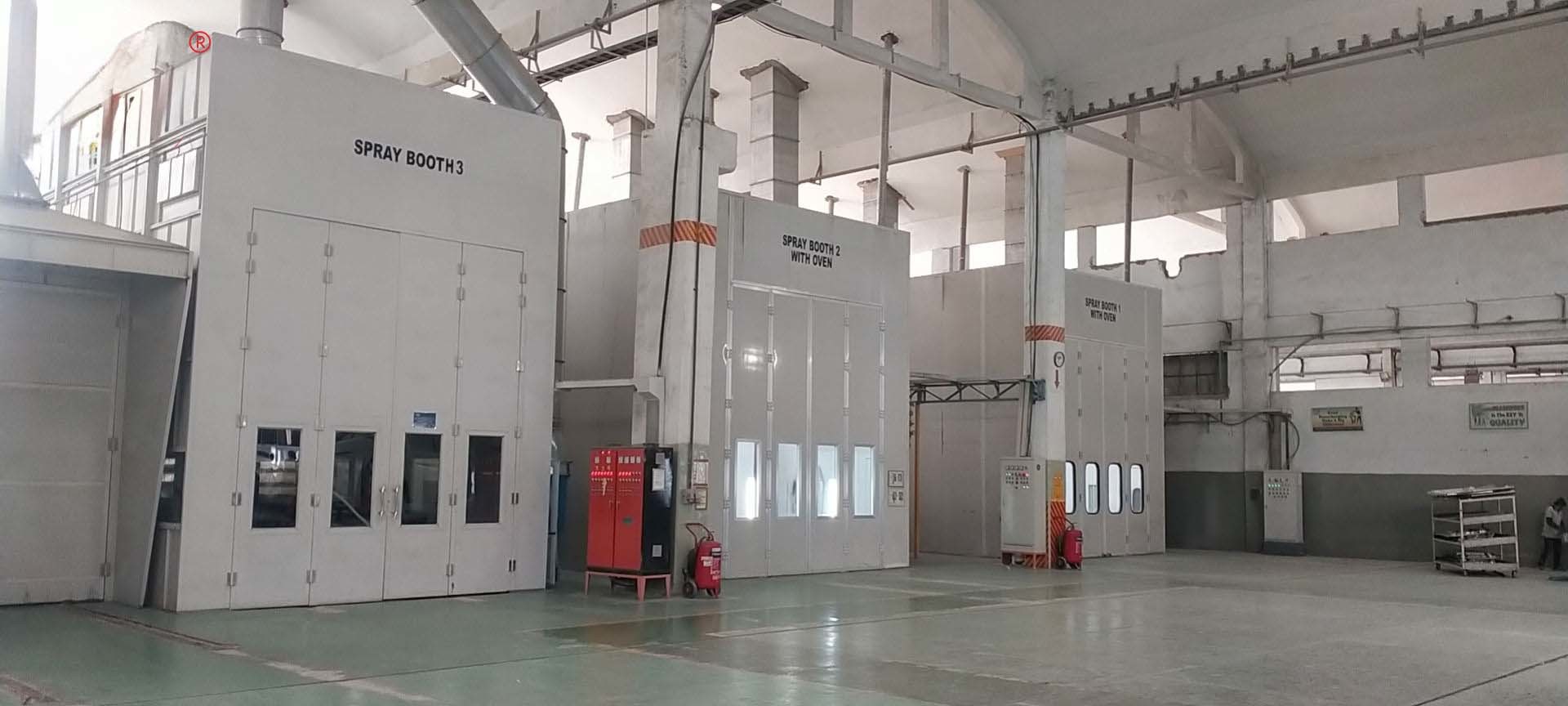

精密塗装のためのフロントと作業ドアを持つ産業用スプレーブース
噴霧室の壁と屋根のパネルは,EPSで作られ,0.426mmの色鋼板の厚さ,
壁パネルの厚さは70mmで,屋根パネルは
50mm の厚さ. 両方のタイプのパネルは,耐久性を高めるために鋼の縁で密封されています.
ロックウールとPUは,熱隔熱と耐火性を強化するために利用できます.
| 部品カテゴリー | コンフィギュレーションと技術パラメータ |
| インテリアワークスペース | 15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| 外部 の 足跡 | 15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |

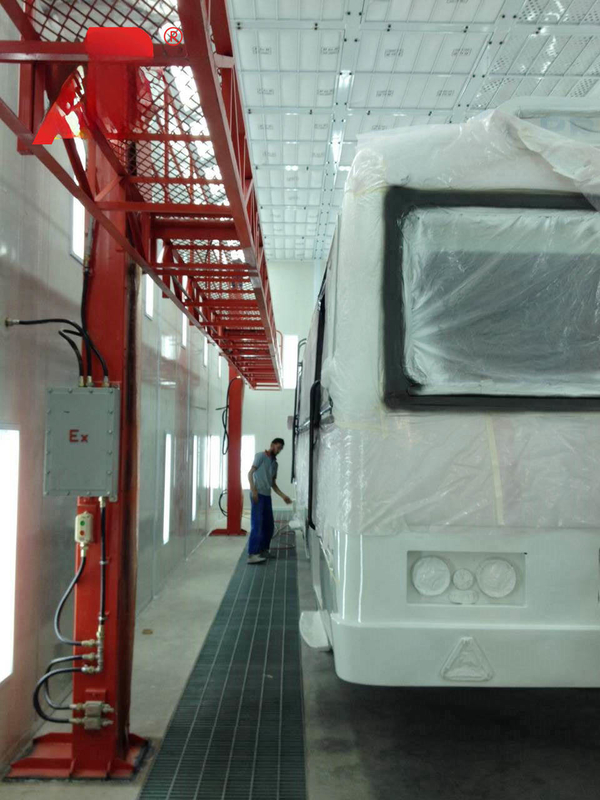

| 基礎 と 床 |
レイアウト:2列のグリル配置 材料:30x4mmの平板棒と8mmの扭曲鋼が合わさった 量:24 個のグリルセクション 抽出経路:床面 (横壁の draft はオプション) |
| 主要エントランス |
アパルチャー:4,000 mm (W) × 4,600 mm (H) デザイン:4枚の折りたたみの金属板構造. グラス:四角質のガラス コア:EPS絶縁装置 オプション:電動ローリングシャッター |
| サービス アクセス |
量:2ユニット サイズ:800 mm × 2,000 mm 安全性圧力を解消するロックとビューポートを備えています |
| キャビンの装飾 (壁) |
タイプ:複合EPSサンドイッチボード 仕様:厚さ70mm (実用的な幅1150mm) 終わって0.426mm ホワイト・スチール・スキン エッジ:二重密封された鋼筋. オルタナティブ オプション:ロックウールまたはポリウレタン (PU) |
| 天井構造 |
タイプ:EPS複合板 仕様:厚さ50mm (実用的な幅1150mm) 終わって0.426mm ホワイト・スチール・スキン |
| 照明システム |
天井配列:20セット (4チューブ/セット) = 80ユニット (18W) 横配列:22セット (4チューブ/セット) = 88ユニット (18W) タイプ:LED,爆発防止のハウジング 濃度:≥1000ルックス |
| 吸入気換気 |
グループ:2ユニット ファンスペック:4x 双入口遠心機 (外向きのローター) エンジン:7扇風機1台あたり0.5KW 容量:401000 m3/h 速度:0.25 m/s (負荷なし) 減圧器:パネウマティック調整 |
| 排気気換気 |
グループ:2ユニット ファンスペック:2x 双入口遠心機 (ベルト/ポリー駆動) エンジン:扇風機1台あたり11KW 容量:4,000 m3/h (スペックごとに名額) 減圧器:手動調整 |
| 住宅建設 |
構造:溶接した四角管 + アルミのティーフレーム 終わって白いコーティング 隔熱:20mm ロックウールマスク |
| 熱システム |
燃焼器:2x リエロ RG5S (ディーゼル) 熱交換器:SUS304ステンレス鋼 出力:最大 (26,000 kW) (熱力評価) 噴霧モード:+20°C上昇 (環境から目標へ) 調理モード:目標60°C (10~15分ランプアップ時間) |
| フィルタリング段階 |
ステージ1 (入口)G3グレードの初級ポケット綿 (EN 779) ステージ2 (上限)F5 フルディープ・ヴィスコス・メディア (EN 779) ステージ3 (フロア)ガラス繊維の霧止め器 (G3) ステージ4 (出口)活性炭 (VOC/ベンゼン吸収) |
| 制御インターフェース |
機能:モード選択器 (スプレー/ベーキング),温度制御器,サイクルタイマー 安全性緊急停止 障害表示 圧力アラーム 温度制限 計量器:ウォルトメーター,アンプメーター,圧力計 |
| 配管キット |
ストレートグループごとに4つのセクション (1000mm3) 曲線:グループごとに1x90°肘,1x45°肘 |
| 総電荷 | 56 KW |

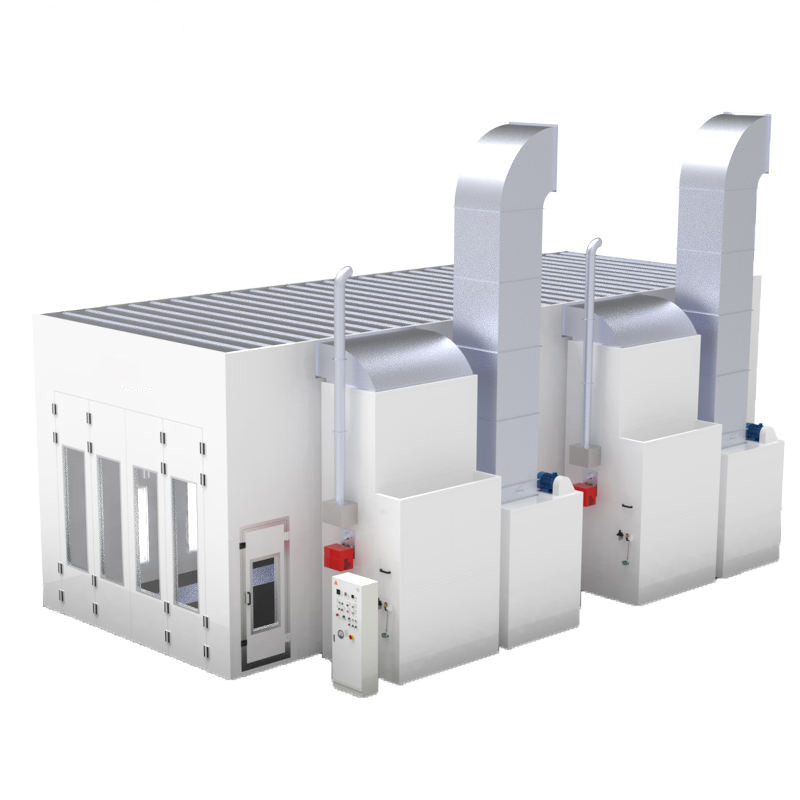

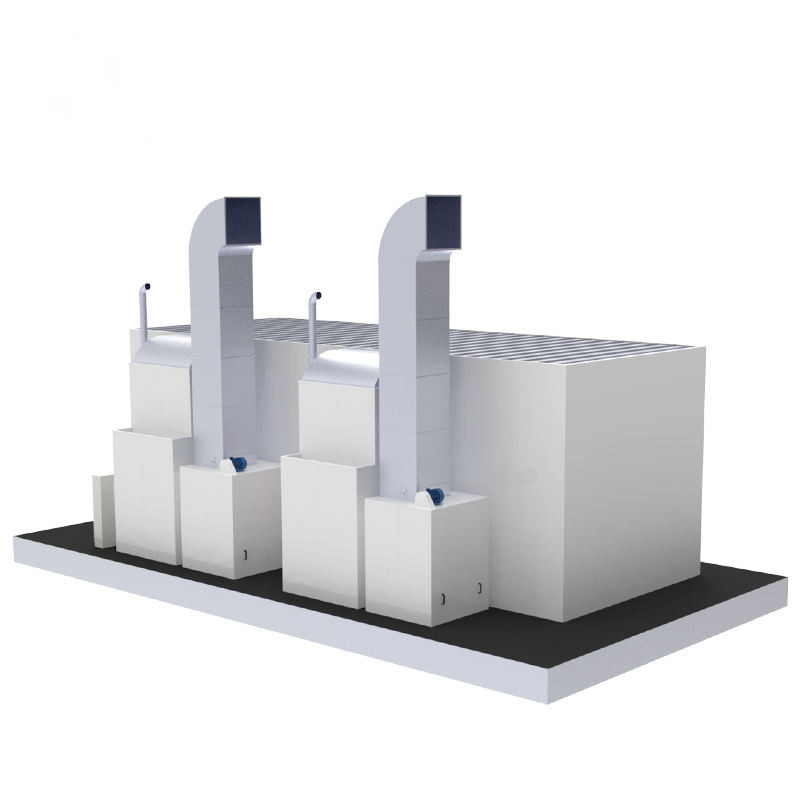

大型の自動車噴霧室は,最高級の技術仕様で多様なニーズを満たすために設計されています
内部寸法は6900 × 3900 × 2650 mm (L × W × H),(カスタマイズ可能)
外側の尺度は7000 × 5350 × 3400 mm (L × W × H). (カスタマイズ可能) 頑丈な地下室
円形管と床格子で支えられ,全体的な負荷を担う
容量は2.4Tで 必要に応じて調整できます
主門は3000×2600mm (W×H) で,三枚の葉で,正方形のガラスの窓とEPSの詰め物があります.
800×2000mm (W×H) の追加的な作業ドアには圧力ロックと観察窓が含まれています.
スタンドのEPS壁パネルと電磁シート屋根は,可用材料で堅牢な隔熱を提供します.
32の上部と16の腰部LEDランプで1000Lux以上の照明を供給します.
リエロ RG5S 燃焼器で最適な加熱を可能にします.
電子制御システムにより正確な操作制御が可能です.
必要な電力は17kWです (カスタマイズ可能)
